A0612109 COMTEC 120 H, Ausf. I

A0612109

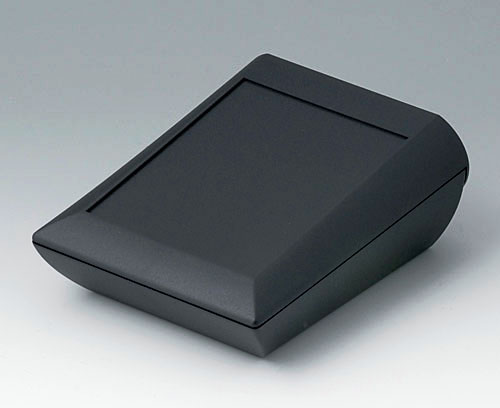

COMTEC 120 H, Ausf. I

Zweiteiliges Kunststoffgehäuse in hoher Bauweise für Tisch- und Wandanwendungen. Ergonomisch günstig geneigtes Bedienfeld mit 10°-Neigung, 1,2 mm vertieft zum Schutz von Folientastaturen. Befestigungsdome in Unter- und Oberteil. Großer Flansch für Schnittstellen an der Rückseite des Oberteils.

Ausführung

Ohne Batteriefach

Lieferumfang

1 Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

B1350048 Wandhalter-Set

B1350048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 50 x 100 mm und Montage-Set

schließen

B1350048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A0612109

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
120 mm
Tiefe
150 mm
Höhe
62,8 mm
Platinenlänge Unterteil
123 mm
Platinenbreite Unterteil
94 mm
Platinenlänge Oberteil
137 mm
Platinenbreite Oberteil
105 mm
Folienlänge
109,85 mm
Folienbreite
87,85 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
162 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
