A3023068

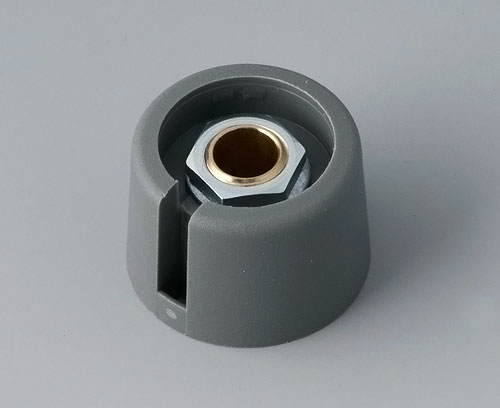

COM-KNOBS 23, mit Aussparung

Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend.
Max. Drehmoment: Montage = 1,2 Nm, Funktion = 1,0 Nm.

Lieferumfang

1 COM-KNOB (mit Aussparung)

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A3023068

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A3223003 Deckel 23

A3223003

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223003

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

korall
A3223004 Deckel 23

A3223004

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223004

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

beach
A3223005 Deckel 23

A3223005

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223005

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

lagun
A3223006 Deckel 23

A3223006

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223006

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

sky
A3223007 Deckel 23

A3223007

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223007

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

mineral
A3223009 Deckel 23

A3223009

Deckel 23 Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223009

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

nero
A3223011 Deckel 23

A3223011

Deckel 23 Deckel mit matt verchromter Oberfläche für edlen Metallic-Look. Passend für COM-KNOB 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A3223011

Deckel 23
Produkt Ihrem Warenkorb hinzugefügt

matt verchromt
A3320003 Peak 20 - 50

A3320003

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussparung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320003

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

korall
A3320004 Peak 20 - 50

A3320004

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussparung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320004

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

beach
A3320005 Peak 20 - 50

A3320005

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussparung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320005

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

lagun
A3320006 Peak 20 - 50

A3320006

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussparung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320006

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

sky
A3320007 Peak 20 - 50

A3320007

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussprung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320007

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

mineral
A3320009 Peak 20 - 50

A3320009

Peak 20 - 50 Passend für COM-KNOB 20-50 mit Aussparung. Markierungsteil einfach zum Aufstecken.

Lieferumfang 1 Markierungsteil "Peak"

A3320009

Peak 20 - 50
Produkt Ihrem Warenkorb hinzugefügt

nero

Zubehör "Schrauben"

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A3023068

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
vulkan
Standards
RoHS konform
REACH konform
Durchmesser
23 mm
Höhe
16 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
8 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A3023068 und vergessen Sie nicht, ein Angebot anzufordern!
