B4210127

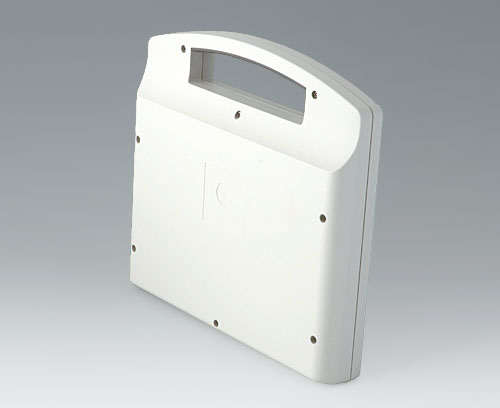

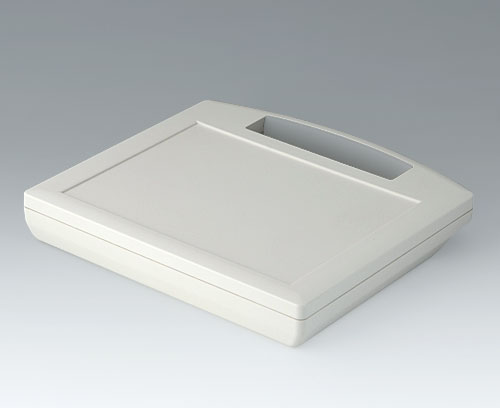

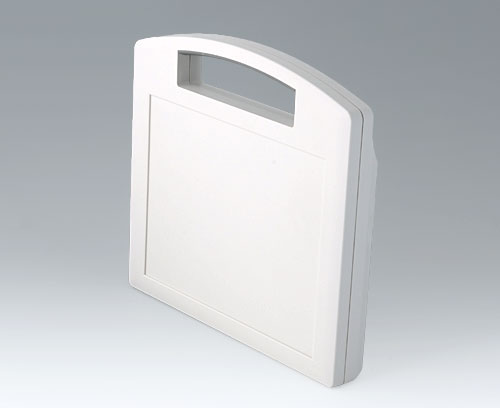

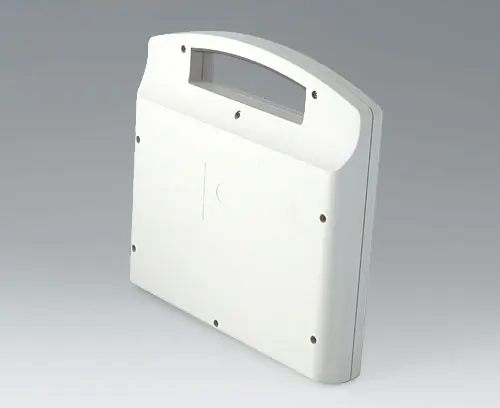

CARRYTEC M flach

Robustes Kunststoffgehäuse mit Griff in flacher Ausführung. Optimal für den Einbau von Tablets o.Ä., die einen geringen Platzbedarf haben und im Carrytec bequem und sicher zu tragen sind.
Das Oberteil ist identisch mit den tieferen Gehäuseversionen, lediglich das Unterteil ist flacher ausgelegt.
Oberteil mit vertieft liegender Fläche für Folientastaturen. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Rückseitige Schnittstellenmontage, z.B. Tragarmanwendung, ermöglicht saubere Kabelführung über Gehäuseanbindung.

Lieferumfang

Ober- und Unterteil, TPE-Griffpad, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4210127

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

B4310001 Dichtung M

B4310001

Dichtung M Verwendung: Zur Erhöhung der Schutzart bei CARRYTEC M.

Lieferumfang 1 Dichtung

B4310001

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

B4308237 Halteklammer

B4308237

Halteklammer Zum Einhängen der Gehäuse an Rundrohren Ø 32 mm und Geräte-Normschienen DIN EN ISO 19054 (25 x 10 mm). 2 Aufnahmebohrungen Ø 2,4 mm sind erforderlich. Zur Befestigung sind 2 Torx-Schrauben Ø 3 x 8 mm (Torx 10) aus Edelstahl im Set enthalten.

Lieferumfang 1 Halteklammer, Montage-Set

B4308237

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schrauben"

A0325080 Selbstformende Schraube 2,5 x 8 mm (PZ1)

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B4210127

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Gehäuse

Griffpad
Schutzart

Erforderliches Zubehör: Dichtungs-Set
Farbe
Gehäuse grauweiß RAL 9002,
Griffpad vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
270 mm
Höhe
247 mm
Tiefe
42 mm
Platinenlänge Unterteil
258 mm
Platinenbreite Unterteil
176 mm
Platinenlänge Oberteil
259 mm
Platinenbreite Oberteil
184 mm
Folienlänge
219,5 mm
Folienbreite
162,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
538 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4210127 und vergessen Sie nicht, ein Angebot anzufordern!
