B2514108 BLOB PANEL

B2514108

BLOB PANEL

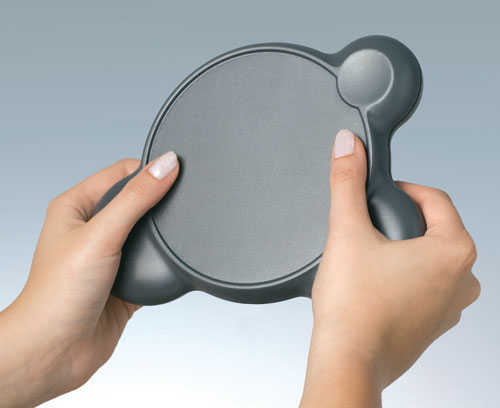

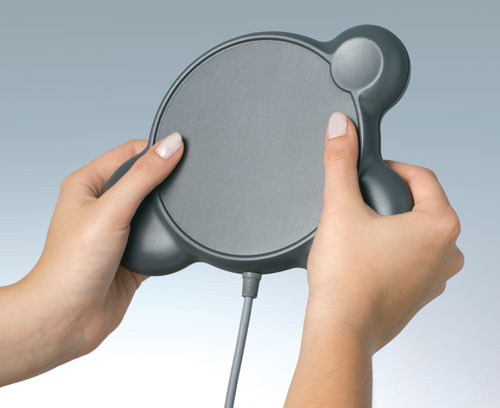

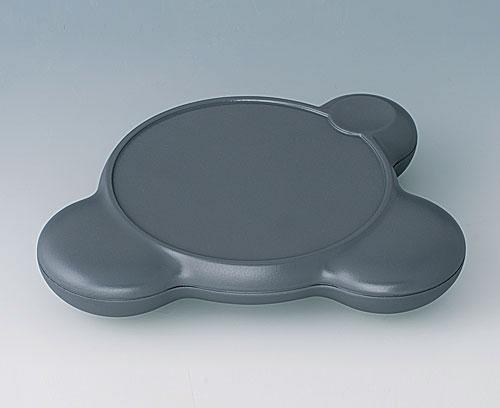

Ein Gehäuse, das mit zwei Händen gehalten und bedient werden kann. Zweiteilige Gehäusekonstruktion mit symmetrisch angeordnetem Greifvolumen. Vertieft liegende Fläche für Folientastaturen. Abgesetzte Mulde für Sonderfunktion. Befestigungsdome für eine Platine im Oberteil.

Lieferumfang

Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9193033 Verpolungsschutz, Pluspol AA

A9193033

Verpolungsschutz, Pluspol AA Für Batterie-Clip AA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193033

Verpolungsschutz, Pluspol AA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193034 Verpolungsschutz, Pluspol AAA

A9193034

Verpolungsschutz, Pluspol AAA Für Batterie-Clip AAA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

schließen

A9193034

Verpolungsschutz, Pluspol AAA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193035 Batterie-Clip, AA

A9193035

Batterie-Clip, AA Für AA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193035

Batterie-Clip, AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193036 Batterie-Clip, AAA

A9193036

Batterie-Clip, AAA Für AAA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

schließen

A9193036

Batterie-Clip, AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
A9193037 Knopfzellenhalter, Ø 20 mm

A9193037

Knopfzellenhalter, Ø 20 mm Für Knopfzellen Ø 20 mm, z.B. CR2016, CR2025, CR2032. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193037

Knopfzellenhalter, Ø 20 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193038 Knopfzellenhalter, Ø 23 mm

A9193038

Knopfzellenhalter, Ø 23 mm Für Knopfzellen Ø 23 mm, z.B. CR2320, CR2325, CR2354. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193038

Knopfzellenhalter, Ø 23 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193039 Knopfzellenhalter, Ø 12 mm

A9193039

Knopfzellenhalter, Ø 12 mm Für Knopfzellen Ø 12 mm, z.B. CR1216, CR1220. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193039

Knopfzellenhalter, Ø 12 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193040 Knopfzellenhalter, Ø 16 mm

A9193040

Knopfzellenhalter, Ø 16 mm Für Knopfzellen Ø 16 mm, z.B. CR1612, CR1620. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

schließen

A9193040

Knopfzellenhalter, Ø 16 mm
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schutz"

B2610101 Kabeltülle, 5,0 - 5,9

B2610101

Kabeltülle, 5,0 - 5,9 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 5,0 - 5,9 mm

Lieferumfang 1 Kabeltülle

schließen

B2610101

Kabeltülle, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan
B2610111 Kabeltülle, 4,2 - 5,0

B2610111

Kabeltülle, 4,2 - 5,0 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 4,2 - 5,0 mm

Lieferumfang 1 Kabeltülle

schließen

B2610111

Kabeltülle, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan
B2610121 Kabeltülle, 3,4 - 4,2

B2610121

Kabeltülle, 3,4 - 4,2 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 3,4 - 4,2 mm

Lieferumfang 1 Kabeltülle

schließen

B2610121

Kabeltülle, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan
B2614001 Dichtung Panel

B2614001

Dichtung Panel Verwendung: Zur Erhöhung der Schutzart bei BLOB PANEL.

Lieferumfang 1 Dichtung

schließen

B2614001

Dichtung Panel
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B2514108

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos

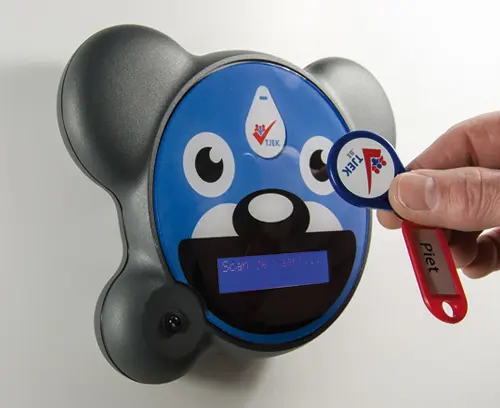

  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Dichtung
Farbe
lava
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
165 mm
Höhe
36 mm
Platinenlänge Oberteil
186 mm
Platinenbreite Oberteil
151 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
140 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
