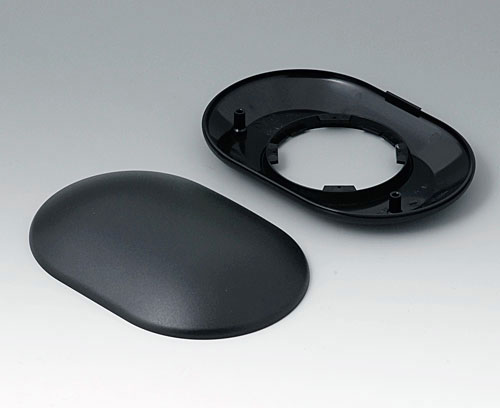

B5015109 Unter- und Oberteil O160 H

B5015109

Unter- und Oberteil O160 H

Baugruppe: Schraubdome für Platinen im Oberteil. Aufnahme für Batteriefach (Zub.) im Unterteil. Abschluss Gehäuseunterteil (Deckel / Batteriefachdeckel / Sockel) als separater Artikel erforderlich.

Ausführung

Unterteil "plan"

Lieferumfang

1 Ober- und Unterteil O160 H, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

B5011119 Sockel

B5011119

Sockel Baugruppe: Passend für alle Unterteile. Als Abstandshalter bei Decken-/ Wandmontage. Einfache Montage mittels Bajonettverschluss. Bei Bedarf Sicherung durch Verdrehschutz (Zubehör). Halterungen für 2 x AA und Zugentlastung (Zubehör) vorhanden.

Lieferumfang 1 Sockel

schließen

B5011119

Sockel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
B5011849 Deckel

B5011849

Deckel Baugruppe: Passend für alle Unterteile, zum Verschrauben (nicht für Einsatz mit Batteriefach geeignet).

Lieferumfang 1 Deckel, Montage-Set

schließen

B5011849

Deckel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
B5011859 Batteriefachdeckel

B5011859

Batteriefachdeckel Baugruppe: Passend für alle Unterteile bei Einsatz Batteriefach 2 x AAA (Zubehör), zum Verschrauben.

Lieferumfang 1 Batteriefachdeckel, Montage-Set

schließen

B5011859

Batteriefachdeckel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Zubehör "Batterie"

A9166001 Kontaktfedern-Set, 2 x AAA

A9166001

Kontaktfedern-Set, 2 x AAA Zum Kontaktieren der Batterien.

Lieferumfang 4 Einfachkontakte

schließen

A9166001

Kontaktfedern-Set, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
A9166002 Kontaktbrücke, 2 x AAA

A9166002

Kontaktbrücke, 2 x AAA Verwendung: In Verbindung mit den Batteriekontakten A9166001 ist eine Überbrückung und damit eine Reihenschaltung möglich.

Lieferumfang 1 Kontaktbrücke

schließen

A9166002

Kontaktbrücke, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
A9166003 Batteriehalter, 2 x AAA

A9166003

Batteriehalter, 2 x AAA Der Batteriehalter ermöglicht ein nahezu bewegungsloses Fixieren der 2 x 1,5 V Mikro-Zellen (AAA) und gewährleistet so einen sicheren Sitz der internen Stromversorgung.

Lieferumfang 1 Batteriehalter, 1 selbstformende Schraube

schließen

A9166003

Batteriehalter, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005
A9190002 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
B5111109 Batteriefach, 2 x AAA

B5111109

Batteriefach, 2 x AAA Verwendung: Für 2 x 1,5 V Mikro-Zellen (AAA).

Lieferumfang 1 Batteriefach, Montage-Set

schließen

B5111109

Batteriefach, 2 x AAA
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Zubehör "Schutz"

A9199005 Zugentlastung

A9199005

Zugentlastung Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.

Lieferumfang 1 Zugentlastung, 2 Schrauben

schließen

A9199005

Zugentlastung
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B5111707 Verdrehschutz

B5111707

Verdrehschutz Zur Abnahmesicherung der Sockel.

Lieferumfang Verdrehschutz, inkl. Befestigungsschrauben

schließen

B5111707

Verdrehschutz
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Wand/Halter"

B5111309 Wandhalter-Set

B5111309

Wandhalter-Set Passend für alle Ausführungen (ausgenommen mit Euro-Steckermodul), zur sicheren Wandmontage der Gehäuse (Aussparung Deckel/Sockel erforderlich).

Lieferumfang Wandhalter, inkl. Sicherungsschrauben

schließen

B5111309

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Zubehör "Schrauben"

B5111201 Schrauben-Set

B5111201

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 5 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

B5111201

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für B5015109

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
schwarz RAL 9005
Länge
160 mm
Breite
110 mm
Höhe
38 mm
Platinenlänge Oberteil
107 mm
Platinenbreite Oberteil
64 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
85 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
