B5011227

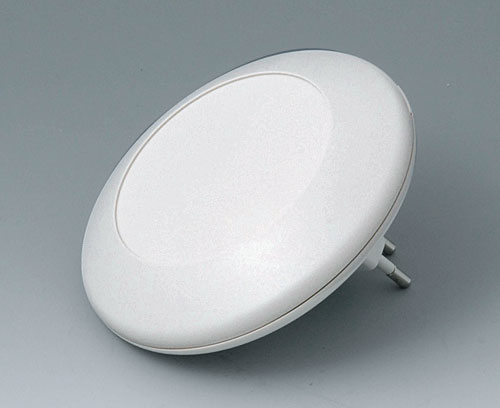

ART-CASE R110 F

Elektronikgehäuse mit Euro-Steckerteil nach DIN/VDE 0620 Teil 101. Oberteil mit vertieftem Feld für Folientastaturen.
Nicht für Steckdosen mit integriertem, erhöhten Berührungsschutz geeignet!

Ausführung

Unterteil "Pult" mit Stecker

Lieferumfang

1 Unterteil, 1 Steckerteil und 1 Oberteil R110 F, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B5011227

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schrauben"

B5111201 Schrauben-Set

B5111201

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 5 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

B5111201

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B5011227

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Steckerteil

Unter- und Oberteil
Schutzart
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
DIN VDE 0620 Teil 101
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Durchmesser
⌀ 110 mm
Höhe
38 mm
Foliendurchmesser
⌀ 72 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
67 g
Warentarifnummer
(OKW Produkt)
85480090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B5011227 und vergessen Sie nicht, ein Angebot anzufordern!
