A9168039 Socle XL

A9168039

Socle XL

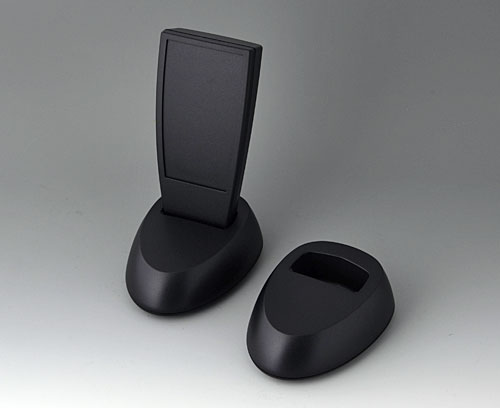

Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE XL avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture

Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A9068109 SMART-CASE XL, Vers. I

A9068109

SMART-CASE XL, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
