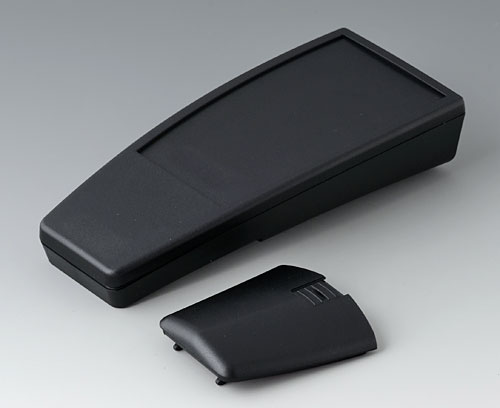

A9068109 SMART-CASE XL, Vers. I

A9068109

SMART-CASE XL, Vers. I

Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version

Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture

Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
étamé
A9190003 Resorts de contact, 2xN/2xAA/2xAAA

A9190003

Resorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190003

Resorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
nickelé

Accessoires "socle"

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

Fermer

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier
PA 6
volcan
A9168039 Socle XL

A9168039

Socle XL Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE XL avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9168039

Socle XL
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9193032 Contact à ressort

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

Fermer

A9193032

Contact à ressort
Produit ajouté à votre panier

Accessoires "muraux/support"

A9167029 Étrier de retenue

A9167029

Étrier de retenue Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167029

Étrier de retenue
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005
A9168005 Pellicule adhésive XL

A9168005

Pellicule adhésive XL Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9168005

Pellicule adhésive XL
Produit ajouté à votre panier
A9168309 Support XL

A9168309

Support XL Porte-outil spécial pour SMART-CASE XL pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm.

Fourniture 1 support

Fermer

A9168309

Support XL
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "porter"

A9167019 Clip de poche

A9167019

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9167019

Clip de poche
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9193030 Broche de contact

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

Fermer

A9193030

Broche de contact
Produit ajouté à votre panier
doré

Options de produit pour A9068109

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
168 mm
Largeur
74,4 mm
Hauteur
35,4 mm
Long. circuit imprimé,
partie inférieure
84 mm
Larg. circuit imprimé,
partie inférieure
61 mm
Long. circuit imprimé,
partie supérieure
94 mm
Long. circuit imprimé,
partie supérieure
61 mm
Longueur clavier
110,5 mm
Largeur clavier
61,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Accessoires externes - autres

Poids/1 pc
102 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
