Accessoires pour les boitiers
B6724336

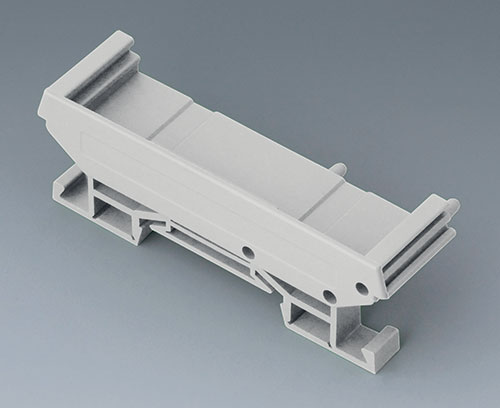

RAILTEC SUP. 72, pièce terminale + pied
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support: 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).
Fourniture1 pièce terminale
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6724336
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B6724330
RAILTEC SUP. 72, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 partie intermédiaire
B6724330
RAILTEC SUP. 72, partie intermédiaireProduit ajouté à votre panier
gris clair
82x11,25x16mm
B6724331
RAILTEC SUP. 72, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 partie intermédiaire
B6724331
RAILTEC SUP. 72, partie intermédiaireProduit ajouté à votre panier
gris clair
82x22,5x16mm
B6724332
RAILTEC SUP. 72, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 partie intermédiaire
B6724332
RAILTEC SUP. 72, partie intermédiaireProduit ajouté à votre panier
gris clair
82x45x16mm
B6724337
RAILTEC SUP. 72, pied
Utilisable pour la partie intermédiaire et la pièce terminale sans pied. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).
Fourniture 1 pied
B6724337
RAILTEC SUP. 72, piedProduit ajouté à votre panier
gris clair
Accessoires "muraux/support"
B6824533
Jeu de support mural avec pied, SUP. 72
Permet une fixation directement au mur, convient pour la pièce terminale avec pied.
Fourniture jeu de deux pièces
B6824533
Jeu de support mural avec pied, SUP. 72Produit ajouté à votre panier
gris clair
Options de produit pour B6724336
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
82 mm
Largeur
22,2 mm
Hauteur
22,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
21 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 176 KB
- Fichier AutoCAD DWG 377 KB
- Fichier AutoCAD DXF 1 111 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 47 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006767.x_t 300 KB
- 00006767.STEP 748 KB
- 00006767.SAT 508 KB
Poids/1 pc
10 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
UK
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6724336 et transmettez-nous votre demande de devis.
