Accessoires pour les boitiers
B6724331

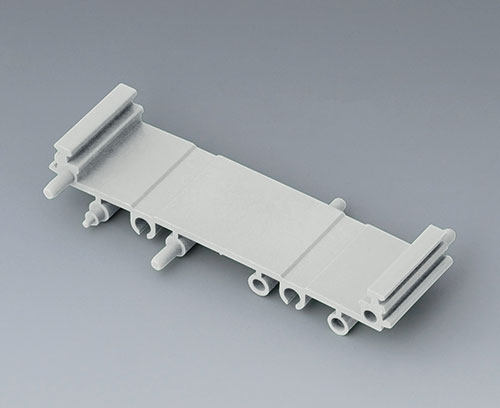

RAILTEC SUP. 72, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture1 partie intermédiaire
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6724331
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B6724333
RAILTEC SUP. 72, pièce terminale
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 pièce terminale
B6724333
RAILTEC SUP. 72, pièce terminaleProduit ajouté à votre panier
gris clair
82x11,2x16mm
B6724334
RAILTEC SUP. 72, pièce terminale
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 pièce terminale
B6724334
RAILTEC SUP. 72, pièce terminaleProduit ajouté à votre panier
gris clair
82x22,2x16mm
B6724335
RAILTEC SUP. 72, pièce terminale + pied
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).
Fourniture 1 pièce terminale
B6724335
RAILTEC SUP. 72, pièce terminale + piedProduit ajouté à votre panier
gris clair
82x11,2x22,5mm
B6724336
RAILTEC SUP. 72, pièce terminale + pied
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support: 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).
Fourniture 1 pièce terminale
B6724336
RAILTEC SUP. 72, pièce terminale + piedProduit ajouté à votre panier
gris clair
82x22,2x22,5mm
B6724337
RAILTEC SUP. 72, pied
Utilisable pour la partie intermédiaire et la pièce terminale sans pied. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).
Fourniture 1 pied
B6724337
RAILTEC SUP. 72, piedProduit ajouté à votre panier
gris clair
Options de produit pour B6724331
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
82 mm
Largeur
22,5 mm
Hauteur
16 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
22,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 174 KB
- Fichier AutoCAD DWG 357 KB
- Fichier AutoCAD DXF 1 025 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 36 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006805.x_t 155 KB
- 00006805.STEP 448 KB
- 00006805.SAT 287 KB
Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
UK
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6724331 et transmettez-nous votre demande de devis.
