B4026117 DATEC-TERMINAL SL

B4026117

DATEC-TERMINAL SL

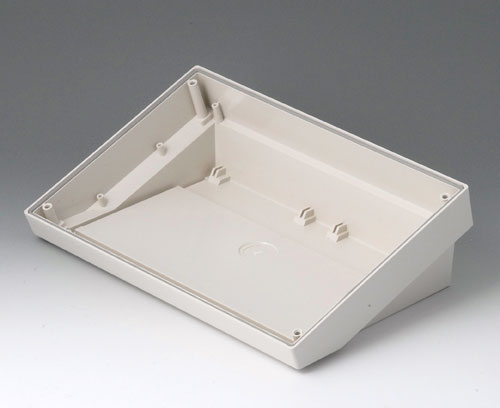

Boitier de base avec grande zone de commande à inclinaison ergonomique pour l'utilisation au choix d'une plaque frontale, plaque profilé ou d'un capot. Utilisable pour l'installation des cartes en format Europe double.

Fourniture

1 boitier de base, 4 vis, 4 pieds en caoutchouc, 1 jeu de joints

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

B4026617 Capot SL

B4026617

Capot SL Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.

Fourniture 1 capot, jeu de montage

Fermer

B4026617

Capot SL
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
264x180x23mm
B4026621 Capot SL

B4026621

Capot SL Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.

Fourniture 1 capot, jeu de montage

Fermer

B4026621

Capot SL
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
264x180x23mm
B4026637 Capot SL, convexe

B4026637

Capot SL, convexe Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation avec 4 vis par l'avant.

Fourniture 1 capot, jeu de montage

Fermer

B4026637

Capot SL, convexe
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
263x180x28mm
B4113671 Bande d'obturation S / S L

B4113671

Bande d'obturation S / S L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113671

Bande d'obturation S / S L
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B4113677 Bande d'obturation S / SL

B4113677

Bande d'obturation S / SL Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113677

Bande d'obturation S / SL
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B4126106 Plaque avant SL

B4126106

Plaque avant SL Plaque avant SL pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 4,0 mm

Fermer

B4126106

Plaque avant SL
Produit ajouté à votre panier
Aluminium
anodisé mat
259,4x176x2mm
B4126126 Plaque profil SL

B4126126

Plaque profil SL Plaque profil SL pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4126126

Plaque profil SL
Produit ajouté à votre panier
Aluminium
anodisé mat
263x180x8mm

Accessoires "muraux/support"

B4126147 Support mural SL

B4126147

Support mural SL Fixation murale SL pour l'assemblage solide au mur. Détachment assuré par 2 trous dans la côté inférieure (usinage nécessaire).

Fourniture 1 fixation murale, 2 vis

Fermer

B4126147

Support mural SL
Produit ajouté à votre panier
Acier
galvanisé
210x137x8mm

Options de produit pour B4026117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : capot / capot convexe
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
264 mm
Profondeur
180 mm
Hauteur
86 mm
Long. circuit imprimé,
partie inférieure
160 mm
Larg. circuit imprimé,
partie inférieure
251 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
342 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
