Accessoires pour les boitiers
B7136063

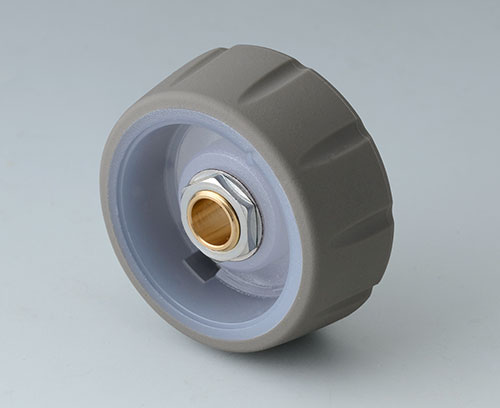

CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7136063
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "vis"
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
A6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
A6300000
CléProduit ajouté à votre panier
Accessoires
B7536108
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
B7536108
Capuchon 36Produit ajouté à votre panier
volcan
B7536109
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
B7536109
Capuchon 36Produit ajouté à votre panier
néro
B7536208
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7536208
Socle 36Produit ajouté à votre panier
volcan
B7536209
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7536209
Socle 36Produit ajouté à votre panier
néro
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)
Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.
Suggestion pour :STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant
CONTROL-KNOBS 36 avec éclairage optionnel
- fixation aux socles disponibles en option
Fourniture 1 éclairage LED (lumière de fond RGB)
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)Produit ajouté à votre panier
Options de produit pour B7136063
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Intérieur bouton
Partie extérieure
Couleur
Partie extérieure
volcan,
Intérieur bouton translucide
Intérieur bouton translucide
Standards
Diamètre
36 mm
Hauteur
14,7 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 181 KB
- Fichier AutoCAD DWG 346 KB
- Fichier AutoCAD DXF 1 283 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 944 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00028608.x_t 383 KB
- 00028608.step 1 089 KB
- 00028608.sat 1 252 KB
Poids/1 pc
13 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
84879090
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7136063 et transmettez-nous votre demande de devis.
