B6045011

BOITIER ENCASTRABLE TYPE A

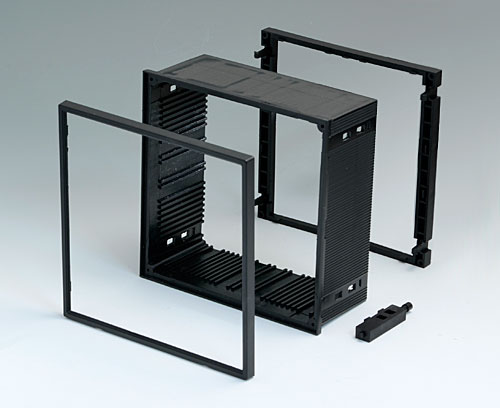

Boîter avec cadre frontal démontable. Le cadre arrière ainsi que les plaques arrières (accessoires) sont assemblés par emboîtement. La plaque frontale est vissée aux coins. Avec des barrettes pour la fixation de circuits imprimés à 4 côtés. Selon la norme DIN IEC 61554.

Fourniture

1 boitier, 1 cadre frontal, 1 cadre (arrière) avec fermeture rapide, éléments de fixation pour le montage sur un tableau de commande

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6045011

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B6145111 Plaque avant

B6145111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

B6145111

Plaque avant
Produit ajouté à votre panier

anodisé mat
138x138x1,5mm
B6145112 Face arrière

B6145112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 face arrière

B6145112

Face arrière
Produit ajouté à votre panier

anodisé mat
131,3x118,6x1,5mm
B6145331 Plaque avant

B6145331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

B6145331

Plaque avant
Produit ajouté à votre panier

transparent
138x138x3mm
B6145341 Plaque avant

B6145341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

B6145341

Plaque avant
Produit ajouté à votre panier

rouge transparent
138x138x3mm

Accessoires "protection"

B6145533 Couvercle de protection

B6145533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 couvercle de protection, 1 jeu de joints

B6145533

Couvercle de protection
Produit ajouté à votre panier

transparent

Options de produit pour B6045011

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
DIN IEC 61554
Largeur
144 mm
Hauteur
144 mm
Profondeur
57 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
160 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Italie

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6045011 et transmettez-nous votre demande de devis.
