B4056317

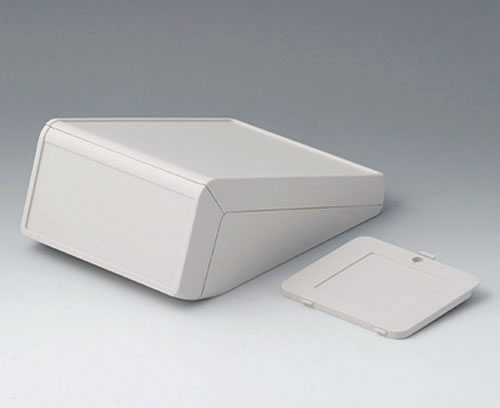

UNITEC M, 1,4/1,4

Boitier en plastique avec deux surfaces à éléments de commande et à angle droit l'une par rapport à l'autre, l'utilisation individuelle ou duale. Face avant en creux 1,4 mm. Partie supérieure en creux 1,4 mm. Utilisation possible de deux claviers à membrane! Bossages pour le montage des circuits imprimés dans les parties supérieures, inférieures et face avant.

Version

Avec compartiment piles 5 x AA

Fourniture

1 partie inférieure, partie supérieure et face avant, 1 compartiment piles et couvercle, ressorts de contact nickelés, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4056317

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "muraux/support"

B4156307 Jeu de support mural M

B4156307

Jeu de support mural M Fixation murale caché. Un design fonctionnel et optique élégant, le jeu support mural offre un phénotype sophistiqueé. Construction en deux parties. L'adaptateur est vissé avec le boitier et après enclenché sur le support murale.

Fourniture 1 support mural, 1 adaptateur avec jeu de montage

B4156307

Jeu de support mural M
Produit ajouté à votre panier
gris blanc RAL 9002

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9212330 Pieds anti-glissant 12 x 3,5 mm

A9212330

Pieds anti-glissant 12 x 3,5 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9212330

Pieds anti-glissant 12 x 3,5 mm
Produit ajouté à votre panier
transparent

Options de produit pour B4056317

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
148 mm
Profondeur
210 mm
Hauteur
80 mm
Long. circuit imprimé,
partie inférieure
166 mm
Larg. circuit imprimé,
partie inférieure
132 mm
Long. circuit imprimé,
partie supérieure
180 mm
Long. circuit imprimé,
partie supérieure
132 mm
Longueur clavier
178,6 mm
Largeur clavier
127,6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
244 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4056317 et transmettez-nous votre demande de devis.
