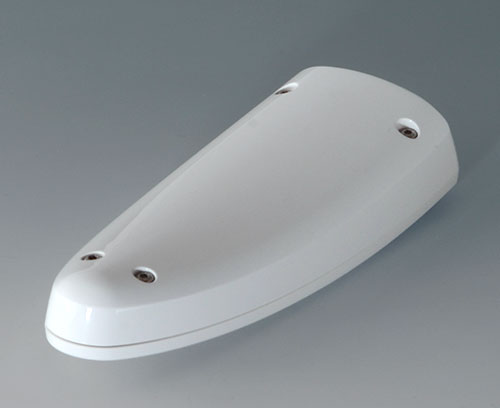

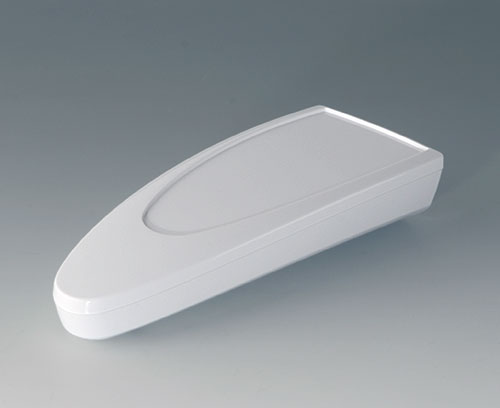

B2804027 STYLE-CASE L

B2804027

STYLE-CASE L

Boitier manuel en deux parties, de conception robuste et ergonomique, et au toucher agréable. Étanche jusqu’à IP 65 avec joint (accessoire). Degré de protection IP 40 sans joint. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure.

Fourniture

Parties supérieure et inférieure, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction
Produit ajouté à votre panier
PA 6
volcan
B2904011 Joint L

B2904011

Joint L Utilisation : pour l'augmentation du degré de protection du STYLE-CASE L.

Fourniture 1 joint

Fermer

B2904011

Joint L
Produit ajouté à votre panier
TPV 50A
C2353849
Passe-câble souple Ø 5.3

C2353849

Passe-câble souple Ø 5.3 Flexible pour protéger la connexion du câble, accessoire utilisable.

Remarque : À recommander pour le STYLE-CASE L sans compartiment pile. Un usinage ultérieur de la partie inférieure du boitier est nécessaire.

Fourniture 1 passe-câble souple

Fermer

C2353849

Passe-câble souple Ø 5.3
Produit ajouté à votre panier
noir

Accessoires "muraux/support"

B2904031 Pellicule adhésive L

B2904031

Pellicule adhésive L Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

B2904031

Pellicule adhésive L
Produit ajouté à votre panier
B2904037 Support L

B2904037

Support L

Support spécial pour un rangement rationnel et sûr du STYLE-CASE L. Les deux trous oblongs préformés permettent de visser le support rapidement et en toute facilité, et de l'orienter correctement. Pour les surfaces ne devant pas être percées, on poura utiliser la feuille adhésive propsée (B2904031).

Fourniture 1 support

Fermer

B2904037

Support L
Produit ajouté à votre panier
ASA (UL 94 HB)
blanc signalisation RAL 9016

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Options de produit pour B2804027

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, IP 40
Couleur
blanc signalisation RAL 9016
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
166 mm
Largeur
64 mm
Hauteur
31 mm
Long. circuit imprimé,
partie inférieure
124 mm
Larg. circuit imprimé,
partie inférieure
34 mm
Long. circuit imprimé,
partie supérieure
68 mm
Long. circuit imprimé,
partie supérieure
50 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
94 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
