A9051107

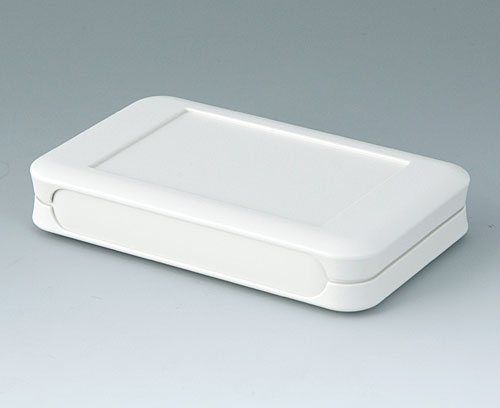

SOFT-CASE M
Construction de boitier unique avec l' "orientation en largeur" en format de poche. Zone en creux pour des claviers. Possibilités de fixation pour des cartes imprimés dans la partie supérieure et inférieure. Bague intermédiaire en option pour accroître le volume disponible. Joint d‘étanchéité en TPE permettant d‘atteindre le degré de protection IP 54 (voir accessoires).
VersionSans compartiment piles
FourniturePartie supérieure et inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9051107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "bague intermédiaire"
A9151011
Bague intermédiaire M
Version exigeante avec une surface métallique (RoHS-conforme). 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.
Fourniture 1 bague intermédiaire.
A9151011
Bague intermédiaire MProduit ajouté à votre panier
mat-chromé
68x108x16mm
A9151017
Bague intermédiaire M
Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : Simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.
Fourniture 1 bague intermédiaire
A9151017
Bague intermédiaire MProduit ajouté à votre panier
gris blanc RAL 9002
68x108x16mm
A9151018
Bague intermédiaire M
Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.
Fourniture 1 bague intermédiaire
A9151018
Bague intermédiaire MProduit ajouté à votre panier
lava
68x108x16mm
A9151118
Bague intermédiaire M
Sert comme un joint et protection contre les chocs et assure 3 mm plus de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.
Fourniture 1 bague intermédiaire
A9151118
Bague intermédiaire MProduit ajouté à votre panier
volcan
68x108x16mm
A9151219
Bague intermédiaire M
Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Réf. : fonction infragouge seulement possible avec le boitier en PMMA.
Fourniture 1 bague intermédiaire
A9151219
Bague intermédiaire MProduit ajouté à votre panier
noir RAL 9005
68x108x16mm
Accessoires "muraux/support"
A9152047
Combi-Clip
Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.
Fourniture 1 jeu
A9152047
Combi-ClipProduit ajouté à votre panier
gris blanc RAL 9002
45x27mm
Accessoires "porter"
A9100001
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.
Fourniture 1 anneau
A9100001
AnneauProduit ajouté à votre panier
volcan
A9152047
Combi-Clip
Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.
Fourniture 1 jeu
A9152047
Combi-ClipProduit ajouté à votre panier
gris blanc RAL 9002
45x27mm
Accessoires "vis"
A0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9152057
Étrier basculable
Étrier pour obtenir une inclinaison ergonomique, longueur de côté 40 mm. Montage orienté en largeur or en longueur (taille S seulement en longueur). Deux trous de montage diamètre 4,2 mm nécessaires.
Fourniture 1 étrier basculable, jeu de montage
A9152057
Étrier basculableProduit ajouté à votre panier
gris blanc RAL 9002
Options de produit pour A9051107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : bague intermédiaire TPE,
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
65 mm
Largeur
105 mm
Hauteur
19 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
56 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
96 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
56 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
96 mm
Longueur clavier
46,7 mm
Largeur clavier
70,3 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 518 KB
- Fichier AutoCAD DWG 1 156 KB
- Fichier AutoCAD DXF 4 405 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 438 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00007965.x_t 6 935 KB
- 00007965.STEP 16 574 KB
- 00007965.SAT 14 601 KB
Poids/1 pc
41 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9051107 et transmettez-nous votre demande de devis.
