C6404107 SMART-PANEL S114

C6404107

SMART-PANEL S114

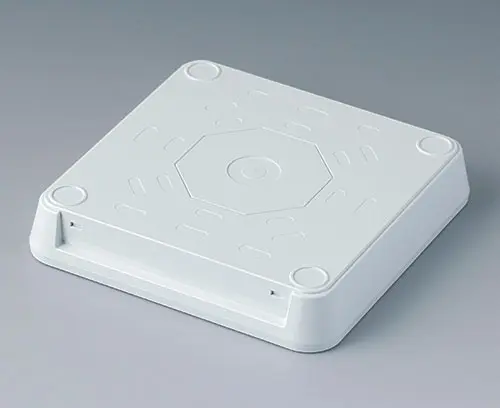

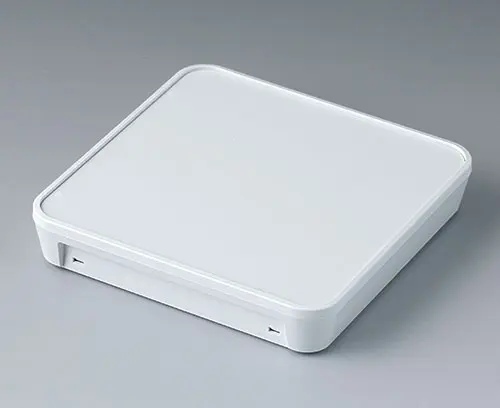

Boitier en matière plastique en deux parties, au design noble, avec partie supérieure plate. Bossages de fixation pour circuits imprimés et modules dans la partie supérieure. Partie inférieure aux contours préformés pour la découpe et la fixation sur des boîtes d'encastrement / boîtes cloison sèche (usinage ultérieur nécessaire). Encliquetage sécurisé de la partie supérieure et inférieure, rationnel lors de l'assemblage final. Pour ouvrir facilement les boitiers, nous recommandons d’utiliser les outils de décliquetage pratiques, disponibles en accessoires. Partie en creux pour la protection de clavier. Grâce au matériau de haute qualité (UL 94 V-0) et aux formes élégantes, il convient parfaitement à une utilisation dans la technologie moderne des bâtiments.

Fourniture

Partie supérieure et partie inférieure

  • Composants/Accessoires
  • Options de produit

Accessoires "vis"

A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9210180 Pieds anti-glissant 10,1 x 1,8 mm

A9210180

Pieds anti-glissant 10,1 x 1,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210180

Pieds anti-glissant 10,1 x 1,8 mm
Produit ajouté à votre panier
transparent
C6502010 Kit de décliquetage

C6502010

Kit de décliquetage Accessoire spécial pour les boitiers SMART-PANEL. Pour ouvrir les boitiers en toute sécurité et de manière rationnelle, nous recommandons d’utiliser les deux outils de décliquetage compris dans le kit.
La pointe spécialement conçue à cet effet ainsi que l’exécution en matière plastique permettent une utilisation précise dans les ouvertures étroites. Un outil idéal pour le technicien de maintenance sur site, qui lui permet, le cas échéant, d’ouvrir avec précaution les appareils électroniques / électriques sensibles.

Fourniture 1 paire d’outils de décliquetage

Fermer

C6502010

Kit de décliquetage
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
blanc signalisation RAL 9016

Options de produit pour C6404107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
blanc signalisation RAL 9016
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
114 mm
Largeur
114 mm
Hauteur
21,3 mm
Long. circuit imprimé,
partie inférieure
98 mm
Larg. circuit imprimé,
partie inférieure
96 mm
Longueur clavier
108,5 mm
Largeur clavier
108,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
100 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
