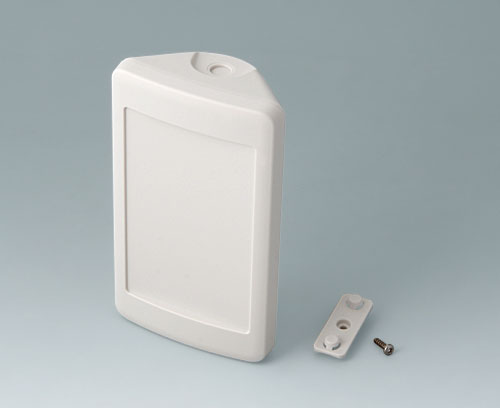

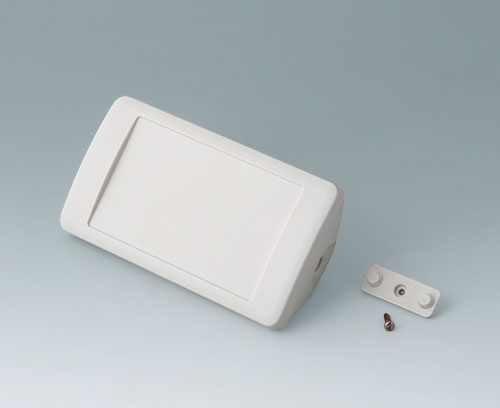

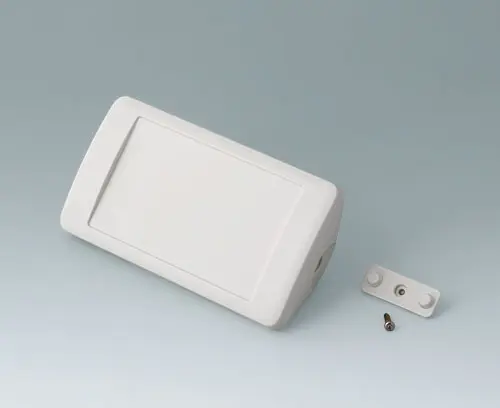

B4608207 SMART-CONTROL S, Vers. II

B4608207

SMART-CONTROL S, Vers. II

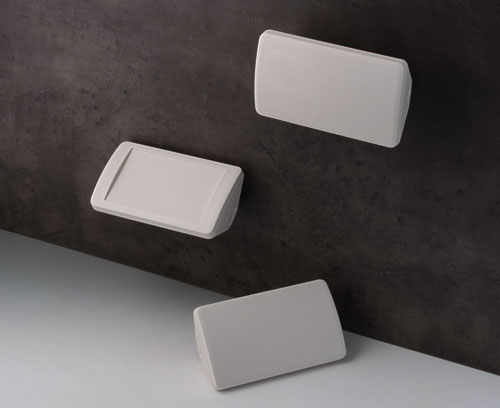

Boitier en matière plastique en deux parties avec une zone en creux pour protéger le clavier à membrane/la feuille décorative. La forme de base triangulaire permet une utilisation dans les coins ou une disposition ergonomique avec un angle de positionnement de 45°. Conception robuste avec un assemblage par rainure et languette qui a fait ses preuves. Vissage avec des vis inox et entrainement Torx. Degré de protection IP 40 sans jeu de joint. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version

Partie supérieure avec partie en creux

Fourniture

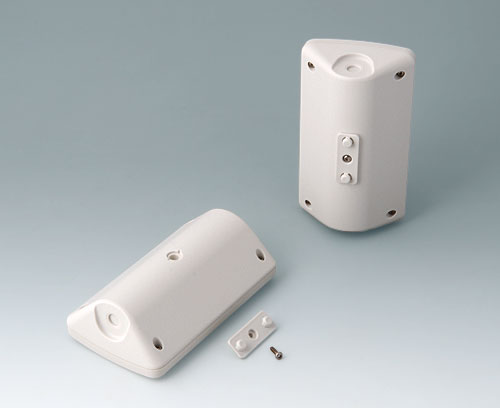

Partie supérieure et inférieure, kit de montage y compris adaptateur universel

  • Composants/Accessoires
  • Options de produit

Accessoires "socle"

B4705207 Kit support de table

B4705207

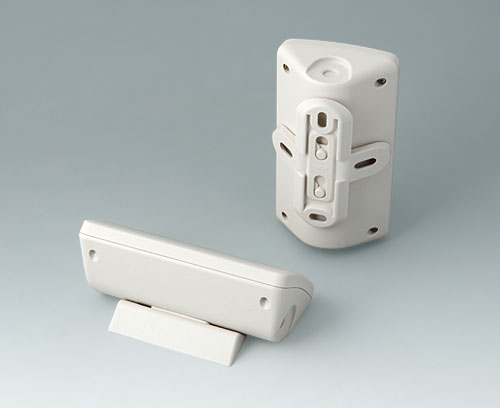

Kit support de table Le support (accessoire) permet un positionnement sur la table en toute sécurité et un angle de lecture ergonomique de 45° lorsque le boitier est en orientation paysage. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support de table et 2 pieds auto-adhésifs en caoutchouc

Fermer

B4705207

Kit support de table
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)

Accessoires "protection"

B4708920 Joint S

B4708920

Joint S Utilisation : pour l'augmentation du degré de protection du SMART-CONTROL S. Partie inférieure du boitier avec rainure pour placer le joint.

Fourniture 1 joint

Fermer

B4708920

Joint S
Produit ajouté à votre panier

Accessoires "muraux/support"

B4705907 Support mural

B4705907

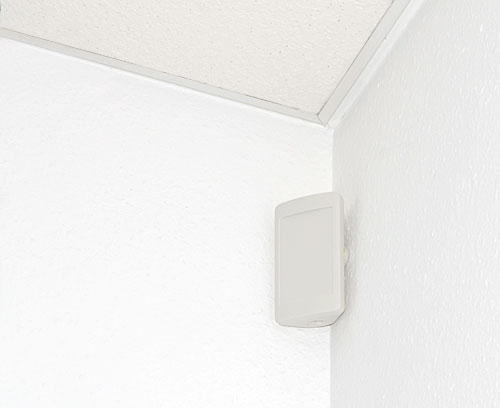

Support mural Le support permet une fixation simple et jointive des boitiers dans les coins intérieurs à 90 ° ou au mur. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support mural

Fermer

B4705907

Support mural
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)

Accessoires "vis"

A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

Options de produit pour B4608207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

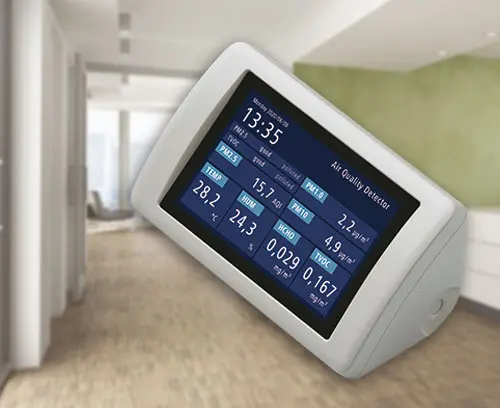

  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 55 opt.
Accessoires nécessaires : joint, IP 40
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
142 mm
Largeur
81 mm
Hauteur
46 mm
Long. circuit imprimé,
partie inférieure
120 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Long. circuit imprimé,
partie supérieure
128 mm
Long. circuit imprimé,
partie supérieure
68 mm
Longueur clavier
103 mm
Largeur clavier
63 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
109 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
