A9167309 Support L

A9167309

Support L

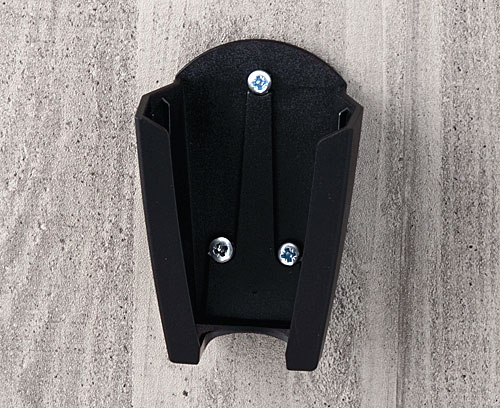

Porte-outil spécial pour SMART-CASE L pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE L avec clip.

Fourniture

1 support

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A9067109 SMART-CASE L, Vers. I

A9067109

SMART-CASE L, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

Fermer

A9067109

SMART-CASE L, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 40
A9067119 SMART-CASE L, Vers. II

A9067119

SMART-CASE L, Vers. II Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9067119

SMART-CASE L, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067129 SMART-CASE L, Vers. III

A9067129

SMART-CASE L, Vers. III Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067129

SMART-CASE L, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067139 SMART-CASE L, Vers. IV

A9067139

SMART-CASE L, Vers. IV Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067139

SMART-CASE L, Vers. IV
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067149 SMART-CASE L, Vers. V

A9067149

SMART-CASE L, Vers. V Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067149

SMART-CASE L, Vers. V
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067209 SMART-CASE L, Vers. I

A9067209

SMART-CASE L, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

Fermer

A9067209

SMART-CASE L, Vers. I
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 40
A9067219 SMART-CASE L, Vers. II

A9067219

SMART-CASE L, Vers. II Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9067219

SMART-CASE L, Vers. II
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067329 SMART-CASE L, Vers. III

A9067329

SMART-CASE L, Vers. III Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067329

SMART-CASE L, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067339 SMART-CASE L, Vers. IV

A9067339

SMART-CASE L, Vers. IV Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067339

SMART-CASE L, Vers. IV
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40
A9067349 SMART-CASE L, Vers. V

A9067349

SMART-CASE L, Vers. V Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage.

Fermer

A9067349

SMART-CASE L, Vers. V
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
140x62,7x30,5mm
IP 65 opt., IP 40

Accessoires

A9167005 Pellicule adhésive L

A9167005

Pellicule adhésive L Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9167005

Pellicule adhésive L
Produit ajouté à votre panier

Options de produit pour A9167309

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
25 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
