A9166039 Socle M

A9166039

Socle M

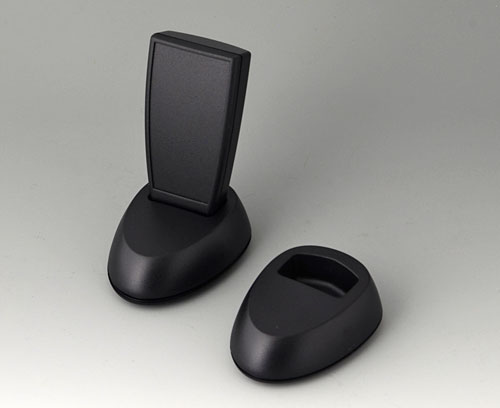

Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture

Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A9066109 SMART-CASE M, Vers. I

A9066109

SMART-CASE M, Vers. I Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.

Version Partie supérieure sans partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066109

SMART-CASE M, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40
A9066119 SMART-CASE M, Vers. II

A9066119

SMART-CASE M, Vers. II Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066119

SMART-CASE M, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40
A9066209 SMART-CASE M, Vers. I

A9066209

SMART-CASE M, Vers. I Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour deux piles rondes R03 1,5 V.

Version Partie supérieure sans partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066209

SMART-CASE M, Vers. I
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40
A9066219 SMART-CASE M, Vers. II

A9066219

SMART-CASE M, Vers. II Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour 2 piles rondes R03 1,5 V.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066219

SMART-CASE M, Vers. II
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40
A9066319 SMART-CASE M, Vers. VI

A9066319

SMART-CASE M, Vers. VI Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066319

SMART-CASE M, Vers. VI
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40
A9066419 SMART-CASE M, Vers. VI

A9066419

SMART-CASE M, Vers. VI Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066419

SMART-CASE M, Vers. VI
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
96x47x24mm
IP 40

Accessoires

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

Fermer

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier
PA 6
volcan
A9193032 Contact à ressort

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

Fermer

A9193032

Contact à ressort
Produit ajouté à votre panier

Options de produit pour A9166039

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Long. circuit imprimé,
partie inférieure
75 mm
Larg. circuit imprimé,
partie inférieure
52 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
40 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
