A9068349

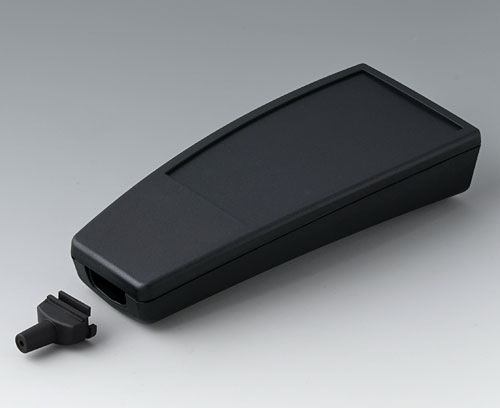

SMART-CASE XL, Vers. V

Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version

Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)

Fourniture

Partie supérieure et inférieure, passe-câble, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9068349

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier

volcan
A9168002 Joint XL

A9168002

Joint XL Utilisation : pour l'augmentation du degré de protection. Pour les versions II à V.

Fourniture 1 jeu de joint

A9168002

Joint XL
Produit ajouté à votre panier

Accessoires "muraux/support"

A9167029 Étrier de retenue

A9167029

Étrier de retenue Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

A9167029

Étrier de retenue
Produit ajouté à votre panier

noir RAL 9005
A9168005 Pellicule adhésive XL

A9168005

Pellicule adhésive XL Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

A9168005

Pellicule adhésive XL
Produit ajouté à votre panier
A9168309 Support XL

A9168309

Support XL Porte-outil spécial pour SMART-CASE XL pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm.

Fourniture 1 support

A9168309

Support XL
Produit ajouté à votre panier

noir RAL 9005

Accessoires "porter"

A9167019 Clip de poche

A9167019

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

A9167019

Clip de poche
Produit ajouté à votre panier

noir RAL 9005

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour A9068349

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Boitier

Passe-câble
Degré de protection

Accessoires nécessaires : joint,
Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
168 mm
Largeur
74,4 mm
Hauteur
35,4 mm
Long. circuit imprimé,
partie inférieure
127 mm
Larg. circuit imprimé,
partie inférieure
61 mm
Long. circuit imprimé,
partie supérieure
132 mm
Long. circuit imprimé,
partie supérieure
61 mm
Longueur clavier
110,5 mm
Largeur clavier
61,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
98 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9068349 et transmettez-nous votre demande de devis.
