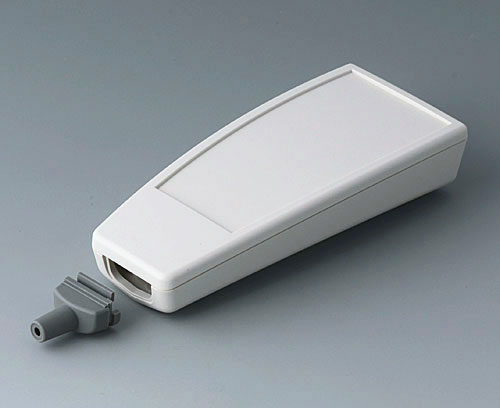

A9067137 SMART-CASE L, Vers. IV

A9067137

SMART-CASE L, Vers. IV

Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version

Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture

Partie supérieure et inférieure, passe-câble, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

Fermer

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier
PA 6
volcan
A9167002 Joint L

A9167002

Joint L Utilisation : pour l'augmentation du degré de protection. Pour les versions II à V.

Fourniture 1 jeu de joint

Fermer

A9167002

Joint L
Produit ajouté à votre panier

Accessoires "muraux/support"

A9167005 Pellicule adhésive L

A9167005

Pellicule adhésive L Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9167005

Pellicule adhésive L
Produit ajouté à votre panier
A9167027 Étrier de retenue

A9167027

Étrier de retenue Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167027

Étrier de retenue
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris blanc RAL 9002
A9167307 Support L

A9167307

Support L Porte-outil spécial pour SMART-CASE L pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE L avec clip.

Fourniture 1 support

Fermer

A9167307

Support L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "porter"

A9167017 Clip de poche

A9167017

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9167017

Clip de poche
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour A9067137

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
ABS (UL 94 HB)
Boitier
SEBS (TPE)
Passe-câble
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
Boitier gris blanc RAL 9002,
Passe-câble volcan
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
140 mm
Largeur
62,7 mm
Hauteur
30,5 mm
Long. circuit imprimé,
partie inférieure
89 mm
Larg. circuit imprimé,
partie inférieure
51 mm
Long. circuit imprimé,
partie supérieure
117 mm
Long. circuit imprimé,
partie supérieure
51 mm
Longueur clavier
103,5 mm
Largeur clavier
51,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
65 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
