B5403307

SLIM-CASE M, Vers. III

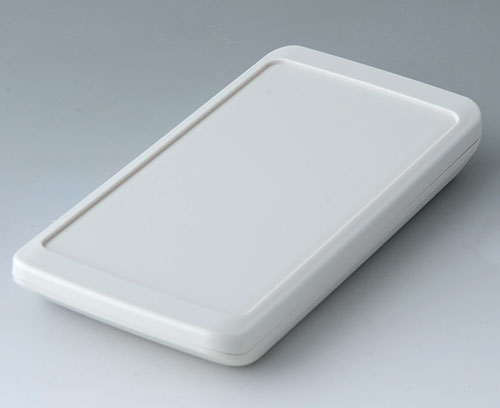

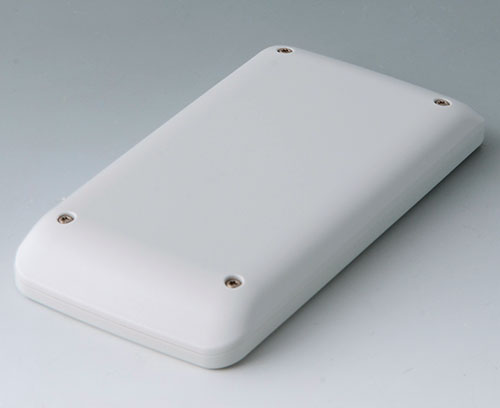

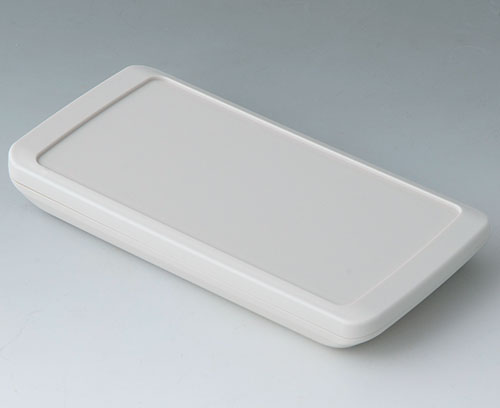

Boitier manuel en deux parties, de conception plate avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Contours latéraux du boitier arrondis - tient confortablement dans la main et peut être utilisé en toute sécurité. Zone de commande en creux pour l'utilisation d'une vitre frontale transparente fidèle aux contours (avec pellicule adhésive en accessoire) ou pour la protection d'un clavier à membrane personnalisé. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure. Joint en accessoire pour le degré de protection IP 65.

Version

Zone de commande en creux d‘1,6 mm

Fourniture

Parties supérieure et inférieure, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B5403307

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

B5503039 Joint M

B5503039

Joint M Pour augmenter le degré de protection des boitiers SLIM-CASE M sans bague intermédiaire en TPE (version I-III).

Fourniture 1 joint

B5503039

Joint M
Produit ajouté à votre panier

noir
B5503201 Vitre frontale M

B5503201

Vitre frontale M La vitre frontale fidèle aux contours protège les afficheurs situés en dessous. Avec les côtés arrondis sur la longueur, le boitier conserve sa forme agréable à la main. Convient au SLIM-CASE M avec zone de commande en creux d’1,6 mm (version III et VI). Fixation avec pellicule adhésive (accessoires).
Sur demande, impression individuelle par l'arrière, assortie à la découpe visible de votre afficheur et pour recouvrir la pellicule adhésive.

Fourniture 1 vitre frontale

B5503201

Vitre frontale M
Produit ajouté à votre panier

transparent
125,3x63,5x1,3mm
B5503300 Feuille adhésive M

B5503300

Feuille adhésive M Pour une fixation sûre de la vitre frontale sur la partie supérieure.

Fourniture 1 feuille adhésive

B5503300

Feuille adhésive M
Produit ajouté à votre panier

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour B5403307

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint,
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
148 mm
Largeur
74 mm
Hauteur
19 mm
Long. circuit imprimé,
partie inférieure
126 mm
Larg. circuit imprimé,
partie inférieure
64 mm
Long. circuit imprimé,
partie supérieure
130 mm
Long. circuit imprimé,
partie supérieure
64 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
63 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B5403307 et transmettez-nous votre demande de devis.
