B5403217

SLIM-CASE M, Vers. V

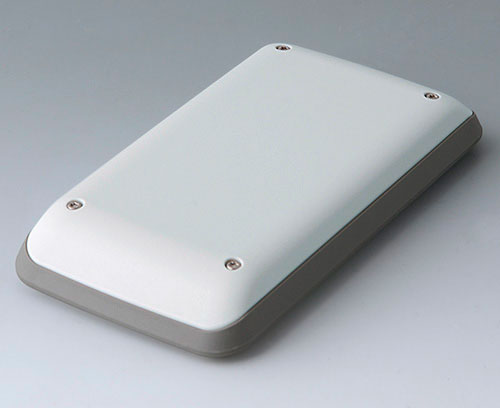

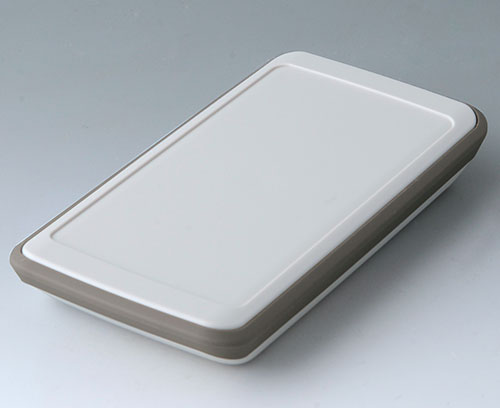

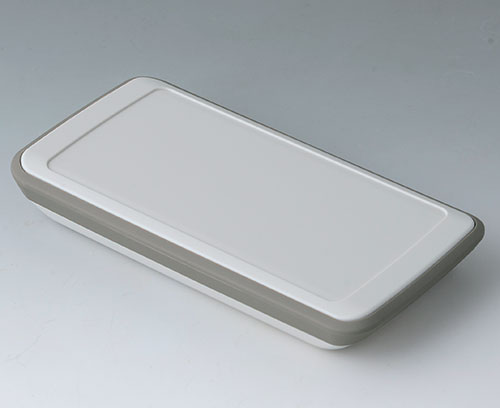

Boitier manuel en trois parties avec bague intermédiaire en TPE, de conception compacte avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Toucher agréable grâce à des contours arrondis sur les côtés et une bague intermédiaire en TPE qui sert en outre de protection contre les chocs et de joint d’étanchéité pour le degré de protection IP 54. Zone de commande en creux pour les applications avec feuille décorative. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure.

A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.

Version

Avec bague intermédiaire en TPE et la zone de commande en creux d‘1 mm

Fourniture

Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B5403217

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour B5403217

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Partie inférieure et supérieure

Bague intermédiaire
Degré de protection
Couleur
Partie inférieure et supérieure gris blanc RAL 9002,
Bague intermédiaire volcan
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
148 mm
Largeur
74 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
126 mm
Larg. circuit imprimé,
partie inférieure
64 mm
Long. circuit imprimé,
partie supérieure
130 mm
Long. circuit imprimé,
partie supérieure
64 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
83 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B5403217 et transmettez-nous votre demande de devis.
