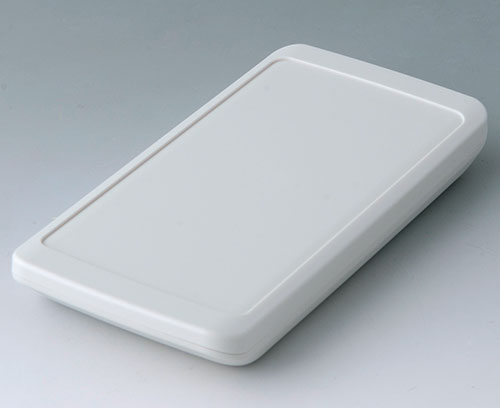

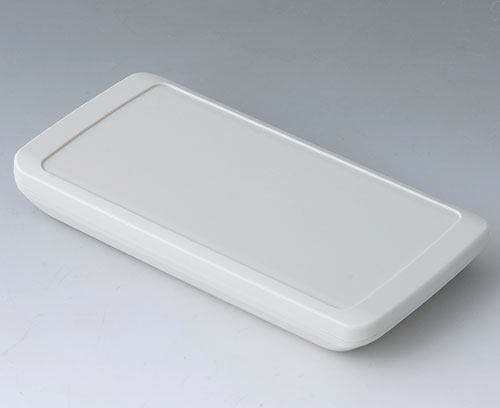

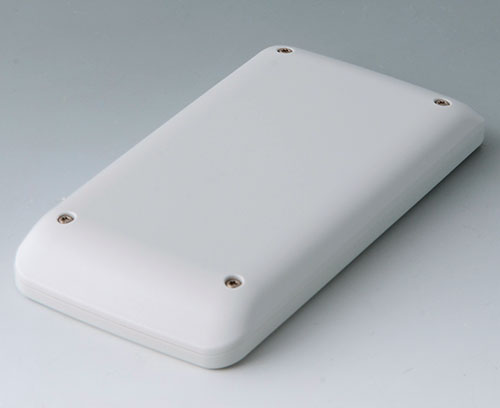

B5403207 SLIM-CASE M, Vers. II

B5403207

SLIM-CASE M, Vers. II

Boitier manuel en deux parties, de conception plate avec une grande surface de commande allant jusqu'à 4 “ (10 cm). Contours latéraux du boitier arrondis - tient confortablement dans la main et peut être utilisé en toute sécurité. Zone de commande en creux pour les applications avec feuille décorative. Bossages à vis pour circuits imprimés dans la partie supérieure et inférieure. Joint en accessoire pour le degré de protection IP 65.

Version

Zone de commande en creux d‘1 mm

Fourniture

Parties supérieure et inférieure, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

B5503039 Joint M

B5503039

Joint M Pour augmenter le degré de protection des boitiers SLIM-CASE M sans bague intermédiaire en TPE (version I-III).

Fourniture 1 joint

Fermer

B5503039

Joint M
Produit ajouté à votre panier
Silicone
noir

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

Options de produit pour B5403207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
148 mm
Largeur
74 mm
Hauteur
19 mm
Long. circuit imprimé,
partie inférieure
126 mm
Larg. circuit imprimé,
partie inférieure
64 mm
Long. circuit imprimé,
partie supérieure
130 mm
Long. circuit imprimé,
partie supérieure
64 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
68 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
