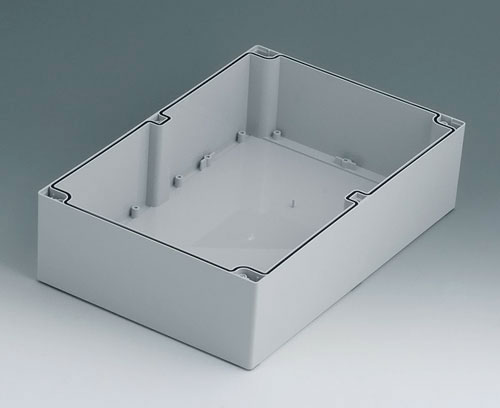

C5203001 Coquille 200, avec joint

C5203001

Coquille 200, avec joint

Coquille de boitier avec filet et tours à fixation comme partie séparée. À utiliser comme partie supèrieure et inférieure au choix. Vissage hors la zone étanche. Partie en creux d'environ 0,8 mm pour l'utilisation des claviers à membrane souple. Pour chaque 1 boitier vous avez besoin d'une partie avec et d'une partie sans joint.

Fourniture

1 coquille avec joint

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

C1203001 Coquille 200, sans joint

C1203001

Coquille 200, sans joint Coquille de boitier avec filet et tours à fixation comme partie séparée. À utiliser comme partie supèrieure et inférieure au choix. Vissage hors la zone étanche. Partie en creux d'environ 0,8 mm pour l'utilisation des claviers à membrane souple. Pour chaque 1 boitier vous avez besoin d'une partie avec et d'une partie sans joint.

Fourniture 1 coquille sans joint

Fermer

C1203001

Coquille 200, sans joint
Produit ajouté à votre panier
ABS (UL 94 HB)
gris clair RAL 7035
300x200x40mm
C2299002 Jeu de montage

C2299002

Jeu de montage 6 vis pour le montage du boitier, 8 vis pour la fixation du circuit imprimé, couvercles au centre.

Fourniture 1 jeu de montage

Fermer

C2299002

Jeu de montage
Produit ajouté à votre panier
C4203001 Coquille 200, sans joint

C4203001

Coquille 200, sans joint Coquille de boitier avec filet et tours à fixation comme partie séparée. À utiliser comme partie supèrieure et inférieure au choix. Vissage hors la zone étanche. Partie en creux d'environ 0,8 mm pour l'utilisation des claviers à membrane souple. Pour chaque 1 boitier vous avez besoin d'une partie avec et d'une partie sans joint.

Fourniture 1 coquille sans joint

Fermer

C4203001

Coquille 200, sans joint
Produit ajouté à votre panier
ABS (UL 94 HB)
gris clair RAL 7035
300x200x80mm

Accessoires pour compléter

C2202001 Bandes d'obturation 200, sans découpe

C2202001

Bandes d'obturation 200, sans découpe S'encliquetent dans la partie supérieure ou inférieure du boitier (2 pièces nécessaires).

Fourniture 1 bandes d'obturation sans découpe pour la supérieure

Fermer

C2202001

Bandes d'obturation 200, sans découpe
Produit ajouté à votre panier
PC (UL 94 HB)
gris clair RAL 7035
C2212001 Bandes d'obturation 200, avec découpe

C2212001

Bandes d'obturation 200, avec découpe S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage (2 pièces nécessaires).

Fourniture 1 bandes d'obturation avec découpe pour la inférieure

Fermer

C2212001

Bandes d'obturation 200, avec découpe
Produit ajouté à votre panier
PC (UL 94 HB)
gris clair RAL 7035

Accessoires "protection"

C2299040 Fiche de plombage

C2299040

Fiche de plombage Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture 1 pièce (détachée)

Fermer

C2299040

Fiche de plombage
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
C2306917 Élément à compensation de pression M6x0,75

C2306917

Élément à compensation de pression M6x0,75 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2306917

Élément à compensation de pression M6x0,75
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2310917 Élément à compensation de pression M10x1

C2310917

Élément à compensation de pression M10x1 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2310917

Élément à compensation de pression M10x1
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56

Accessoires "muraux/support"

C2299028 Pattes de fixation

C2299028

Pattes de fixation Pour une fixation murale extérieure. Elles peuvent être fixées au choix en haut / en bas ou sur le côté.

Fourniture 4 pieces avec élément de fixation

Fermer

C2299028

Pattes de fixation
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
C2299088 Charnières extérieures

C2299088

Charnières extérieures Conviennent aux boitiers de taille longueur / largeur 120, 160, 200 et 240 mm. Un façonnage ultérieur est nécessaire (perçage des boitiers).

Fourniture 2 charnières extérieures complètes

Fermer

C2299088

Charnières extérieures
Produit ajouté à votre panier
PA 6
gris clair RAL 7035

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

C2299018 Pieds de boitier

C2299018

Pieds de boitier Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.

Fourniture 4 pieds de boitier

Fermer

C2299018

Pieds de boitier
Produit ajouté à votre panier
TPE (UL 94 HB)
C2299068 Support de cartes

C2299068

Support de cartes Pour le montage des composants prémontés. Convenable pour ROBUST-BOX 80 large et 160 large.

Fourniture 4 supports de cartes, jeu de montage (douilles, vis)

Fermer

C2299068

Support de cartes
Produit ajouté à votre panier
PC (UL 94 HB)
gris clair RAL 7035

Options de produit pour C5203001

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris clair RAL 7035
Longueur
300 mm
Largeur
200 mm
Hauteur
80 mm
Long. circuit imprimé,
partie inférieure
264 mm
Larg. circuit imprimé,
partie inférieure
167 mm
Longueur clavier
262,9 mm
Largeur clavier
171,75 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
650 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
