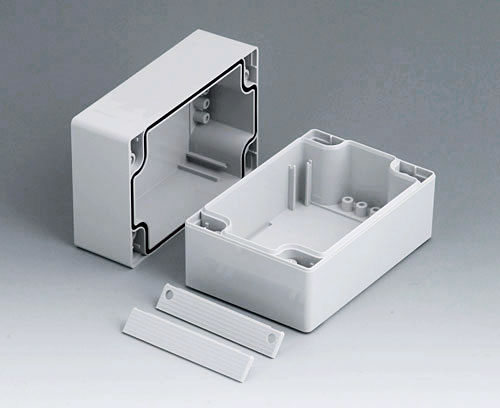

C2108121 ROBUST-BOX 80 LARGE, Vers. I

C2108121

ROBUST-BOX 80 LARGE, Vers. I

Boitier en plastique robuste, prédestiné aux applications électriques et électroniqus. Coquilles du boitier utilisable comme partie supérieure ou inférieure au choix. Dans chaque partie du boitier il se trouvent des filetages et bossages de fixation. Vissage hors la zone étanche. Creux d'environ 0,8 mm pour l'utilisation des claviers.

Fourniture

2 coquilles du boitier avec joint, bandes d'obturation au-dessus et au-dessous, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

C2299040 Fiche de plombage

C2299040

Fiche de plombage Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture 1 pièce (détachée)

Fermer

C2299040

Fiche de plombage
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
C2299048 Jeu de plombage 80 large

C2299048

Jeu de plombage 80 large Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture 4 pièces, 2 bandes d'obturation

Fermer

C2299048

Jeu de plombage 80 large
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
C2306917 Élément à compensation de pression M6x0,75

C2306917

Élément à compensation de pression M6x0,75 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2306917

Élément à compensation de pression M6x0,75
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2310917 Élément à compensation de pression M10x1

C2310917

Élément à compensation de pression M10x1 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2310917

Élément à compensation de pression M10x1
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2320137 Passe-câble

C2320137

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.

Fourniture 1 passe-câble

Fermer

C2320137

Passe-câble
Produit ajouté à votre panier
EPDM
gris clair RAL 7035
IP 67

Accessoires "muraux/support"

C2201088 Élements de fixation p. barrettes DIN

C2201088

Élements de fixation p. barrettes DIN Pour la fixation des boitiers sur la barrete DIN selon DIN EN 60 715 TH35. Pour ROBUST-BOX 80 large.

Fourniture 2 éléments de fixation, jeu de montage

Fermer

C2201088

Élements de fixation p. barrettes DIN
Produit ajouté à votre panier
PA 6
gris clair RAL 7035
C2299028 Pattes de fixation

C2299028

Pattes de fixation Pour une fixation murale extérieure. Elles peuvent être fixées au choix en haut / en bas ou sur le côté.

Fourniture 4 pieces avec élément de fixation

Fermer

C2299028

Pattes de fixation
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
C2299031 Charnières intérieures

C2299031

Charnières intérieures Pour maintenir le couvercle (partie supérieure) lors de l'ouverture du boitier.

Utilisation ROBUST-BOX : ces éléments de maintien du couvercle peuvent être fixés au choix à droite, à gauche, en haut ou en bas. Pas utilisables pour les tailles 200x300 et 240x360 mm.

Utilisation SOLID-BOX : logements préformés pour le montage sur le côté longitudinal de la partie inférieure et supérieure.

Fourniture 2 charnières, éléments de fixation

Fermer

C2299031

Charnières intérieures
Produit ajouté à votre panier
PP
teinte neutre
C2299088 Charnières extérieures

C2299088

Charnières extérieures Conviennent aux boitiers de taille longueur / largeur 120, 160, 200 et 240 mm. Un façonnage ultérieur est nécessaire (perçage des boitiers).

Fourniture 2 charnières extérieures complètes

Fermer

C2299088

Charnières extérieures
Produit ajouté à votre panier
PA 6
gris clair RAL 7035

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

C2201082 Bandes d'obturation 80

C2201082

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Fourniture 2 bandes d'obturation pour la partie inf., 2 bandes d'obturation pour la partie sup.

Fermer

C2201082

Bandes d'obturation 80
Produit ajouté à votre panier
PC (UL 94 HB)
gris argent RAL 7001
C2201084 Bandes d'obturation 80

C2201084

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Fourniture 2 bandes d'obturation pour la partie inf., 2 bandes d'obturation pour la partie sup.

Fermer

C2201084

Bandes d'obturation 80
Produit ajouté à votre panier
PC (UL 94 HB)
rouge RAL 3020
C2201085 Bandes d'obturation 80

C2201085

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Fourniture 2 bandes d'obturation pour la partie inf., 2 bandes d'obturation pour la partie sup.

Fermer

C2201085

Bandes d'obturation 80
Produit ajouté à votre panier
PC (UL 94 HB)
jaune RAL 1023
C2201086 Bandes d'obturation 80

C2201086

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Fourniture 2 bandes d'obturation pour la partie inf., 2 bandes d'obturation pour la partie sup.

Fermer

C2201086

Bandes d'obturation 80
Produit ajouté à votre panier
PC (UL 94 HB)
vert RAL 6024
C2201087 Bandes d'obturation 80

C2201087

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Fourniture 2 bandes d'obturation pour la partie inf., 2 bandes d'obturation pour la partie sup.

Fermer

C2201087

Bandes d'obturation 80
Produit ajouté à votre panier
PC (UL 94 HB)
bleu RAL 5017
C2299018 Pieds de boitier

C2299018

Pieds de boitier Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.

Fourniture 4 pieds de boitier

Fermer

C2299018

Pieds de boitier
Produit ajouté à votre panier
TPE (UL 94 HB)
C2299068 Support de cartes

C2299068

Support de cartes Pour le montage des composants prémontés. Convenable pour ROBUST-BOX 80 large et 160 large.

Fourniture 4 supports de cartes, jeu de montage (douilles, vis)

Fermer

C2299068

Support de cartes
Produit ajouté à votre panier
PC (UL 94 HB)
gris clair RAL 7035

Options de produit pour C2108121

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
gris clair RAL 7035
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
120 mm
Largeur
80 mm
Hauteur
80 mm
Long. circuit imprimé,
partie inférieure
80 mm
Larg. circuit imprimé,
partie inférieure
65 mm
Long. circuit imprimé,
partie supérieure
80 mm
Long. circuit imprimé,
partie supérieure
65 mm
Longueur clavier
82,4 mm
Largeur clavier
65,4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
260 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
