C0082402

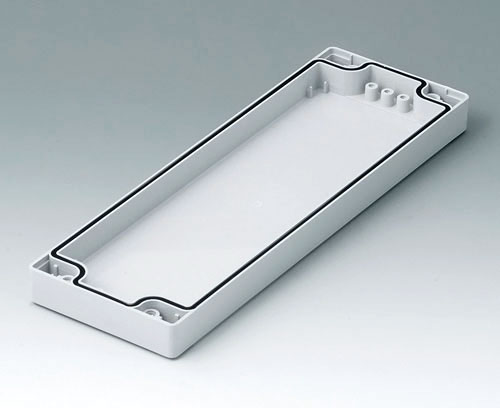

Coquille 80, sans joint Coquille de boitier avec filet et tours à fixation comme partie séparée. À utiliser comme partie supèrieure et inférieure au choix. Vissage hors la zone étanche. Partie en creux d'environ 0,8 mm pour l'utilisation des claviers à membrane souple. Pour chaque 1 boitier vous avez besoin d'une partie avec et d'une partie sans joint.

Jeu de montage Chaque 4 vis pour le montage du boitier et fixation du circuit imprimé.

Bandes d'obturation 80, sans découpe S'encliquetent dans la partie supérieure ou inférieure du boitier (2 pièces nécessaires).

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Bandes d'obturation 80 En alternative pour la version standard en gris clair. S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage.

Bandes d'obturation 80, avec découpe S'encliquetent dans la partie supérieure ou inférieure du boitier. Bandes d'obturation pour la partie inférieure avec évidements pour les pieds du boitier / jeu de plombage (2 pièces nécessaires).

Fiche de plombage Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Jeu de plombage 80 large Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Élément à compensation de pression M6x0,75 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Élément à compensation de pression M10x1 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Élements de fixation p. barrettes DIN Pour la fixation des boitiers sur la barrete DIN selon DIN EN 60 715 TH35. Pour ROBUST-BOX 80 large.

Pattes de fixation Pour une fixation murale extérieure. Elles peuvent être fixées au choix en haut / en bas ou sur le côté.

Charnières intérieures Pour maintenir le couvercle (partie supérieure) lors de l'ouverture du boitier.

Utilisation ROBUST-BOX : ces éléments de maintien du couvercle peuvent être fixés au choix à droite, à gauche, en haut ou en bas. Pas utilisables pour les tailles 200x300 et 240x360 mm.

Utilisation SOLID-BOX : logements préformés pour le montage sur le côté longitudinal de la partie inférieure et supérieure.

Charnières extérieures Conviennent aux boitiers de taille longueur / largeur 120, 160, 200 et 240 mm. Un façonnage ultérieur est nécessaire (perçage des boitiers).

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Pieds de boitier Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.

Support de cartes Pour le montage des composants prémontés. Convenable pour ROBUST-BOX 80 large et 160 large.
