Accessoires pour les boitiers
B6724444

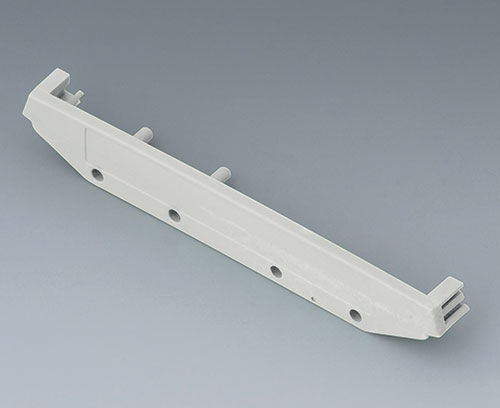

RAILTEC SUP. 107, pièce terminale
Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture1 pièce terminale
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6724444
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B6724440
RAILTEC SUP. 107, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 partie intermédiaire
B6724440
RAILTEC SUP. 107, partie intermédiaireProduit ajouté à votre panier
gris clair
118x18,5x17,5mm
B6724441
RAILTEC SUP. 107, partie intermédiaire
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.
Fourniture 1 partie intermédiaire
B6724441
RAILTEC SUP. 107, partie intermédiaireProduit ajouté à votre panier
gris clair
118x35x17,5mm
B6724442
RAILTEC SUP. 107, p. intermédiaire +pied
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).
Fourniture 1 partie intermédiaire avec pied
B6724442
RAILTEC SUP. 107, p. intermédiaire +piedProduit ajouté à votre panier
gris clair
118x18,5x27,5mm
B6724443
RAILTEC SUP. 107, p. intermédiaire +pied
Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) nécessaire. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).
Fourniture 1 partie intermédiaire avec pied
B6724443
RAILTEC SUP. 107, p. intermédiaire +piedProduit ajouté à votre panier
gris clair
118x35x27,5mm
Accessoires "muraux/support"
B6824542
Jeu de support mural SUP. 107
Permet une fixation directement au mur, convient pour la pièce terminale.
Fourniture jeu de deux pièces
B6824542
Jeu de support mural SUP. 107Produit ajouté à votre panier
gris clair
Options de produit pour B6724444
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
118 mm
Largeur
11,5 mm
Hauteur
17,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
107 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
10 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 163 KB
- Fichier AutoCAD DWG 332 KB
- Fichier AutoCAD DXF 920 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 34 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006810.x_t 183 KB
- 00006810.STEP 426 KB
- 00006810.SAT 302 KB
Poids/1 pc
14 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
UK
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6724444 et transmettez-nous votre demande de devis.
