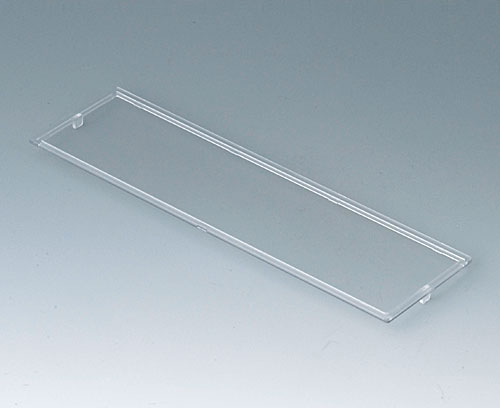

B6605100 Couvercle, 9 modules

B6605100

Couvercle, 9 modules

Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture

1 couvercle

  • À utiliser pour
  • Options de produit
B6505110 RAILTEC B, 9 modules, Vers. V

B6505110

RAILTEC B, 9 modules, Vers. V Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Avec perforations pour 52 bornes à circuit imprimé au maximum, système de grille 5,0 ou 4 réglettes à broches (13 points)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505110

RAILTEC B, 9 modules, Vers. V
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505111 RAILTEC B, 9 modules, Vers. I

B6505111

RAILTEC B, 9 modules, Vers. I Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (52 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505111

RAILTEC B, 9 modules, Vers. I
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

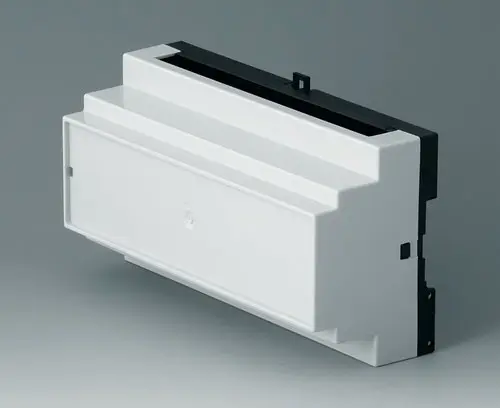

B6505112 RAILTEC B, 9 modules, Vers. II

B6505112

RAILTEC B, 9 modules, Vers. II Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour réglettes à broches (4 x 13-pôles) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505112

RAILTEC B, 9 modules, Vers. II
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505113 RAILTEC B, 9 modules, Vers. III

B6505113

RAILTEC B, 9 modules, Vers. III Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505113

RAILTEC B, 9 modules, Vers. III
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505114 RAILTEC B, 9 modules, Vers. I

B6505114

RAILTEC B, 9 modules, Vers. I Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (52 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505114

RAILTEC B, 9 modules, Vers. I
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

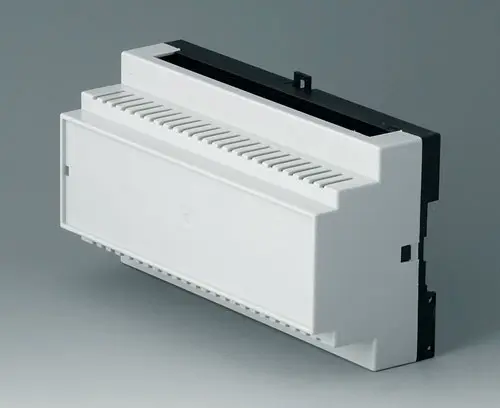

B6505115 RAILTEC B, 9 modules, Vers. II

B6505115

RAILTEC B, 9 modules, Vers. II Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour réglettes à broches (4 x 13-pôles) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505115

RAILTEC B, 9 modules, Vers. II
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

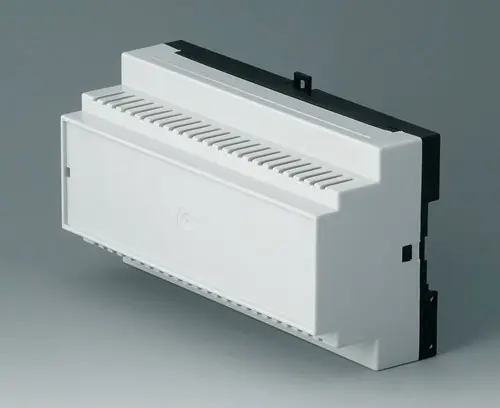

B6505116 RAILTEC B, 9 modules, Vers. III

B6505116

RAILTEC B, 9 modules, Vers. III Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505116

RAILTEC B, 9 modules, Vers. III
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505117 RAILTEC B, 9 modules, Vers. IV

B6505117

RAILTEC B, 9 modules, Vers. IV Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (26 bornes au maximum, seulement au-dessous)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505117

RAILTEC B, 9 modules, Vers. IV
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505118 RAILTEC B, 9 modules, Vers. IV

B6505118

RAILTEC B, 9 modules, Vers. IV Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (26 bornes au maximum, seulement au-dessous)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505118

RAILTEC B, 9 modules, Vers. IV
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6505119 RAILTEC B, 9 modules, Vers. V

B6505119

RAILTEC B, 9 modules, Vers. V Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Avec perforations pour 52 bornes à circuit imprimé au maximum, système de grille 5,0 ou 4 réglettes à broches (13 points)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6505119

RAILTEC B, 9 modules, Vers. V
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

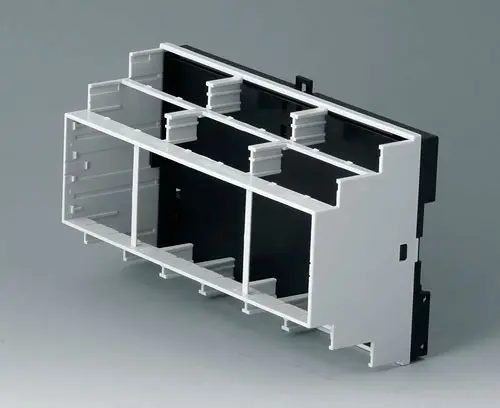

B6505121 RAILTEC B, 9 modules, Vers. VI

B6505121

RAILTEC B, 9 modules, Vers. VI Boitier avec côtés ouverts pour 12 cache-bornes plat, 6 cache-bornes surélevé ou 6 cloison max. (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Positionnement des circuits imprimés avec trois orientations possibles.

Version Configuration individuelle

Fourniture 1 partie inférieure avec clip encliquetable, 1 partie supérieure

Fermer

B6505121

RAILTEC B, 9 modules, Vers. VI
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x90x58mm
B6515111 RAILTEC B, 9 modules, Vers. XI

B6515111

RAILTEC B, 9 modules, Vers. XI Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (26 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6515111

RAILTEC B, 9 modules, Vers. XI
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm
B6515112 RAILTEC B, 9 modules, Vers. XII

B6515112

RAILTEC B, 9 modules, Vers. XII Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Pour réglettes à broches (2 x 13-pôles) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6515112

RAILTEC B, 9 modules, Vers. XII
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

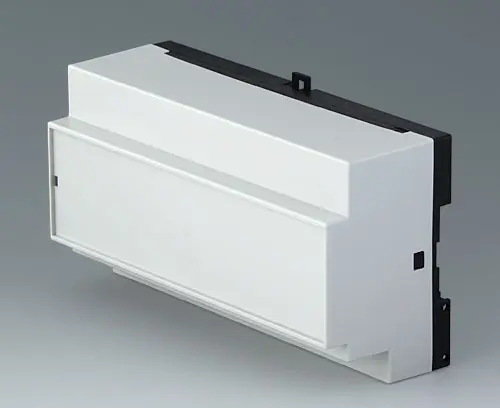

B6515113 RAILTEC B, 9 modules, Vers. XIII

B6515113

RAILTEC B, 9 modules, Vers. XIII Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6515113

RAILTEC B, 9 modules, Vers. XIII
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
157x86x59mm

Options de produit pour B6605100

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
transparent
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
15 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark
