Accessoires pour les boitiers
B6604100

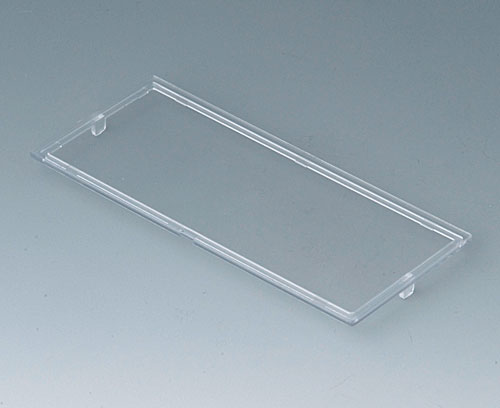

Couvercle, 6 modules
Couvercle, transparent, pour la protection des éléments d'affichage et de commande.
Fourniture1 couvercle
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6604100
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
B6504110
RAILTEC B, 6 modules, Vers. V
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Avec perforations pour 36 bornes à circuit imprimé au maximum, système de grille 5,0 ou 2 réglettes à broches (18 points)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504110
RAILTEC B, 6 modules, Vers. VProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504111
RAILTEC B, 6 modules, Vers. I
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (36 bornes au maximum)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504111
RAILTEC B, 6 modules, Vers. IProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504112
RAILTEC B, 6 modules, Vers. II
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour réglettes à broches (2 x 18-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504112
RAILTEC B, 6 modules, Vers. IIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504113
RAILTEC B, 6 modules, Vers. III
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504113
RAILTEC B, 6 modules, Vers. IIIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504114
RAILTEC B, 6 modules, Vers. I
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (36 bornes au maximum)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504114
RAILTEC B, 6 modules, Vers. IProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504115
RAILTEC B, 6 modules, Vers. II
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour réglettes à broches (2 x 18-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504115
RAILTEC B, 6 modules, Vers. IIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504116
RAILTEC B, 6 modules, Vers. III
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504116
RAILTEC B, 6 modules, Vers. IIIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504117
RAILTEC B, 6 modules, Vers. IV
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (18 bornes au maximum, seulement au-dessous)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504117
RAILTEC B, 6 modules, Vers. IVProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504118
RAILTEC B, 6 modules, Vers. IV
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (18 bornes au maximum, seulement au-dessous)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504118
RAILTEC B, 6 modules, Vers. IVProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504119
RAILTEC B, 6 modules, Vers. V
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
Version Avec perforations pour 36 bornes à circuit imprimé au maximum, système de grille 5,0 ou 2 réglettes à broches (18 points)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504119
RAILTEC B, 6 modules, Vers. VProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6504121
RAILTEC B, 6 modules, Vers. VI
Boitier avec côtés ouverts pour 8 cache-bornes plat, 4 cache-bornes surélevé ou 4 cloison max. (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Positionnement des circuits imprimés avec trois orientations possibles.
Version Configuration individuelle
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6504121
RAILTEC B, 6 modules, Vers. VIProduit ajouté à votre panier
gris clair RAL 7035
105x90x58mm
B6514111
RAILTEC B, 6 modules, Vers. XI
Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.
Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (18 bornes au maximum)
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6514111
RAILTEC B, 6 modules, Vers. XIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6514112
RAILTEC B, 6 modules, Vers. XII
Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.
Version Pour réglettes à broches (2 x 18-pôles) avec système à grille 5,0 / 5,08
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6514112
RAILTEC B, 6 modules, Vers. XIIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
B6514113
RAILTEC B, 6 modules, Vers. XIII
Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.
Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.
Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure
B6514113
RAILTEC B, 6 modules, Vers. XIIIProduit ajouté à votre panier
gris clair RAL 7035
105x86x59mm
Options de produit pour B6604100
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 82 KB
- Fichier AutoCAD DWG 252 KB
- Fichier AutoCAD DXF 711 KB
Poids/1 pc
9 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Danemark
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6604100 et transmettez-nous votre demande de devis.
