B6503121

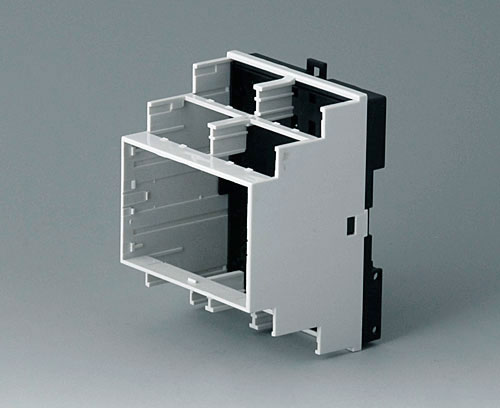

RAILTEC B, 4 modules, Vers. VI

Boitier avec côtés ouverts pour 8 cache-bornes plat, 4 cache-bornes surélevé ou 4 cloison max. (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Positionnement des circuits imprimés avec trois orientations possibles.

Version

Configuration individuelle

Fourniture

1 partie inférieure avec clip encliquetable, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

AltText

B6600334

Jeu de support mural Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).

Fourniture 2 pièces par jeu

Fermer

B6600334

Jeu de support mural
Produit ajouté à votre panier
PPO (UL 94 V-0)
noir

Accessoires "bornes"

AltText

B6600111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 36 points.

Fourniture 1 pce

Fermer

B6600111

Borne à circuit imprimé, grille 5,0
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
gris clair
AltText

B6607111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 6 points.

Fourniture 1 pce

Fermer

B6607111

Borne à circuit imprimé, grille 5,0
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
AltText

B6608222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 6 points.

Fourniture 1 pce

Fermer

B6608222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
AltText

B6608223

Réglette à broches, grille 5,08 Réglette à broches "connecteur", grille 5,08. 6 points.

Fourniture 1 pce

Fermer

B6608223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 68 (UL 94 V-0)

Accessoires "couvre-bornes"

AltText

B6607140

Cache-bornes, plate Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6607140

Cache-bornes, plate
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607141

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607141

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607142

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour borne à circuit imprimé, grille 5,0, 6-pole

Fourniture 1 pce

Fermer

B6607142

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607143

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec perforations, grille 5,0, 6-pole

Fourniture 1 pce

Fermer

B6607143

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607145

Cache KNX, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour connecteur KNX

Fourniture 1 pce

Fermer

B6607145

Cache KNX, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607160

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6607160

Cache-bornes, surélevé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607161

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607161

Cache-bornes, surélevé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607162

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, fermé

Fourniture 1 pce

Fermer

B6607162

Cache-bornes, surélevé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607163

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, avec fentes d'aération

Fourniture 1 pce

Fermer

B6607163

Cache-bornes, surélevé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
AltText

B6607191

Cloison Sépare la partie électronique de la zone avec les bornes dans le cas de l'utilisation sans cache de bornes (niveau inf.). Les raccords sont accessibles de l'extériteur. À glisser.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607191

Cloison
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

Accessoires "vis"

AltText

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

B6603100

Couvercle, 4 modules Couvercle, transparent, pour la protection des éléments d´affichage et de commande.

Fourniture 1 couvercle

Fermer

B6603100

Couvercle, 4 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
AltText

B6603180

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603180

Plaque avant, 4 modules, Vers. VI
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
67x42mm
AltText

B6603480

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603480

Plaque avant, 4 modules, Vers. VI
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
67x42mm
AltText

B6603580

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603580

Plaque avant, 4 modules, Vers. VI
Produit ajouté à votre panier
PC (UL 94 V-0)
verre fumé
67x42mm

Options de produit pour B6503121

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC (UL 94 V-0)
Partie supérieure
PPO (UL 94 V-0)
Partie inférieure
Couleur
Partie supérieure gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Standards
conforme RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 taille 1
conforme REACH
VBG 4
IEC 529
Largeur
70 mm
Hauteur
90 mm
Profondeur
58 mm
Long. circuit imprimé,
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
64 mm
Grille
5,0 mm
Pôles
≤ 48
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
42 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark
