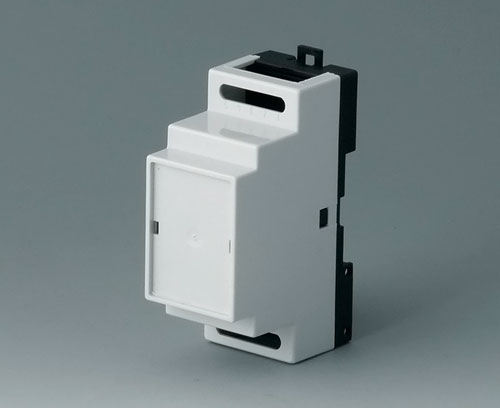

B6501111 RAILTEC B, 2 modules, Vers. I

B6501111

RAILTEC B, 2 modules, Vers. I

Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version

Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (10 bornes au maximum)

Fourniture

1 partie inférieure avec clip de fixation, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B6600334 Jeu de support mural

B6600334

Jeu de support mural Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).

Fourniture 2 pièces par jeu

Fermer

B6600334

Jeu de support mural
Produit ajouté à votre panier
PPO (UL 94 V-0)
noir

Accessoires "bornes"

B6601111 Borne à circuit imprimé, grille 5,0

B6601111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 5 points.

Fourniture 1 pce

Fermer

B6601111

Borne à circuit imprimé, grille 5,0
Produit ajouté à votre panier
PA 68 (UL 94 V-0)

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

B6601100 Couvercle, 2 modules

B6601100

Couvercle, 2 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6601100

Couvercle, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent

Options de produit pour B6501111

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC (UL 94 V-0)
Partie supérieure
PPO (UL 94 V-0)
Partie inférieure
Couleur
Partie supérieure gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Standards
conforme RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 taille 1
conforme REACH
VBG 4
IEC 529
Largeur
35 mm
Hauteur
86 mm
Profondeur
58 mm
Long. circuit imprimé,
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
29,4 mm
Pôles
≤ 10
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
31 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark
