Accessoires pour les boitiers
B4414307
PROTEC 140, Vers. III

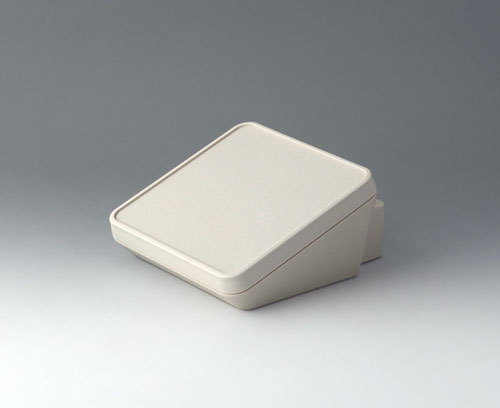

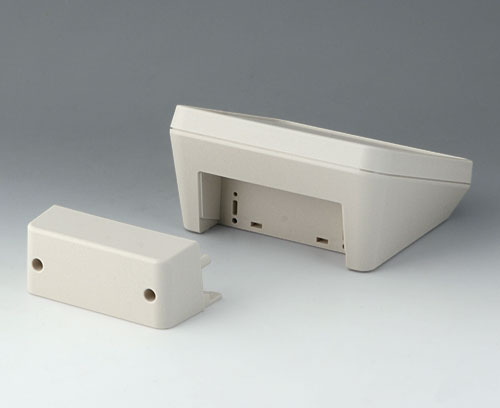

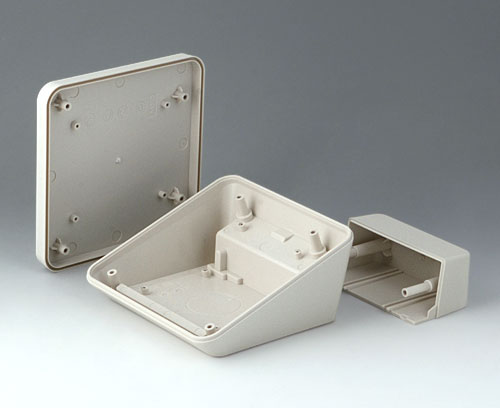

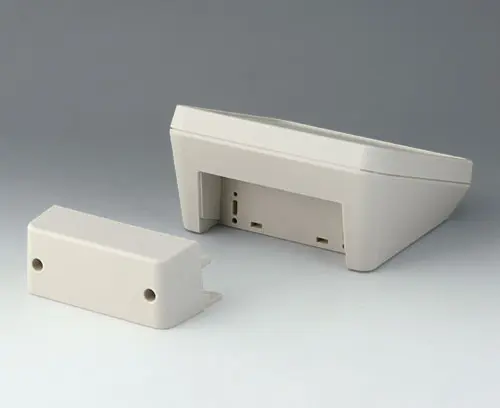

Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.
FourniturePartie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
Générer votre fiche technique PDF pour B4414307
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires "protection"
B4514030
Utilisation : pour l'augmentation du degré de protection du PROTEC 140. Partie supérieure du boitier avec rainure pour recevoir le joint.
Fourniture 1 joint
B4514030
Joint 140Accessoires "muraux/support"
B4514101

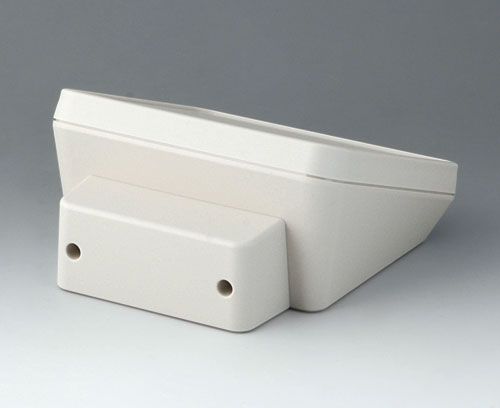

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.
Fourniture 1 support mural et 2 vis
B4514101
Support mural 140Accessoires "vis"
A0305031
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
A0325060
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)Accessoires nécessaires : joint
partie inférieure
partie inférieure
partie supérieure
partie supérieure
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 302 KB
- Fichier AutoCAD DWG 1 062 KB
- Fichier AutoCAD DXF 3 743 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 744 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00025142.x_t 6 186 KB
- 00025142.STEP 15 479 KB
- 00025142.SAT 15 016 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4414307 et transmettez-nous votre demande de devis.
