B3214101 NET-BOX 140, Vers. I
Scroll

B3214101

NET-BOX 140, Vers. I

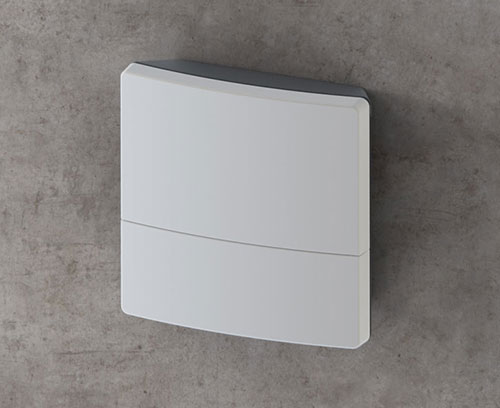

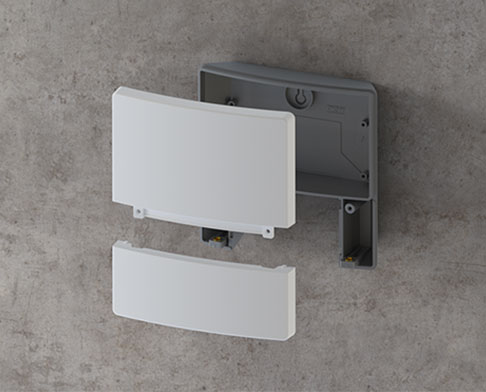

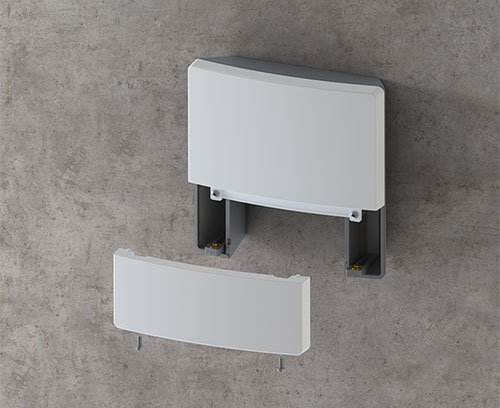

Boitier conçu en trois parties et néanmoins d’apparence uniforme grâce aux vis recouvertes. Combinaison de couleurs modernes en gris clairs et lava. 2 niveaux pour cartes à circuits imprimés, chacun avec quatre bossages de fixation dans la partie électronique. La grande qualité du matériau ASA+PC-FR permet également une utilisation sur le terrain.

Version

Partie inférieure sans ouvertures.

Fourniture

1 partie inférieure et 1 partie supérieure, 1 obturateur et 1 jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B3214101

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

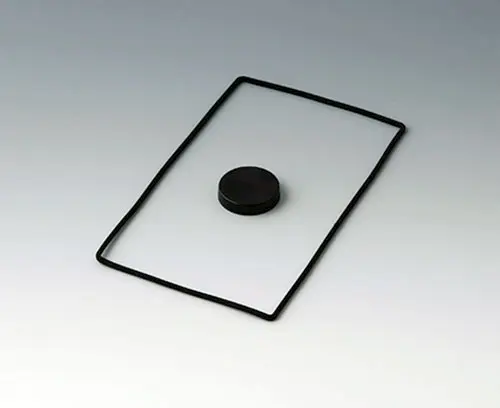

B3314159 Jeu de joint 140

B3314159

Jeu de joint 140 Utilisation : pour l'augmentation du degré de protection du NET-BOX 140.

Fourniture 1 jeu de joint

B3314159

Jeu de joint 140
Produit ajouté à votre panier

noir

Accessoires "muraux/support"

A9325018 Support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube

Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.

Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.

Fourniture 1 support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube
Produit ajouté à votre panier

gris anthracite RAL 7016
100x100x20mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent
B3314918 Couvercle 140

B3314918

Couvercle 140 Un couvercle optionnel offre la possibilité de mettre en place un circuit imprimé supplémentaire et confère au boitier fermé en bas une apparence plaisante.

Fourniture 1 couvercle

B3314918

Couvercle 140
Produit ajouté à votre panier

lava

Options de produit pour B3214101

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints,
Couleur
Partie supérieure et obturateur gris clair RAL 7035,
Partie inférieure lava
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
140 mm
Hauteur
140 mm
Profondeur
46,5 mm
Long. circuit imprimé,
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
114 mm
Long. circuit imprimé,
partie supérieure
74 mm
Long. circuit imprimé,
partie supérieure
128 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
204 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B3214101 et transmettez-nous votre demande de devis.
