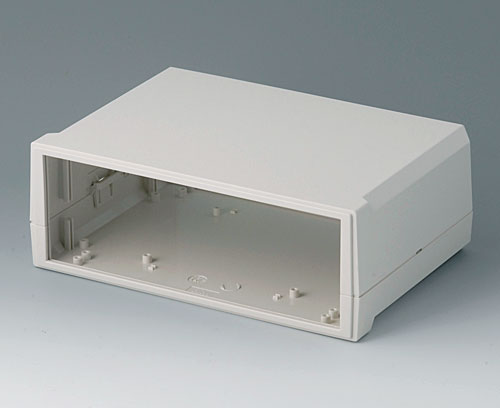

B3023127 MOTEC L, plate/surélevée

B3023127

MOTEC L, plate/surélevée

Boitier pour périphérique avec partie supérieure haute et inférieure plate. Technique d'assemblage sans vis. Face frontale et face arrière ouvertes. Bossages pour circuits imprimés et guides verticaux pour les plaques de montage. Plaques frontales et arrières disponsibles, à insérer comme accessoire.

Fourniture

Partie supérieure, partie inférieure, 4 pieds de boitiers adhésifs transparents

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

B3123110 Plaque avant / arrière L

B3123110

Plaque avant / arrière L Convenable pour MOTEC L B3023127 et B3023147 avec partie supérieure haute et inférieure plate.

Fourniture 1 plaque avant

Fermer

B3123110

Plaque avant / arrière L
Produit ajouté à votre panier
Aluminium
anodisé mat
214x77x1,5mm
B3123167 Partie front. de commande L, plate/surél

B3123167

Partie front. de commande L, plate/surél Convenable pour MOTEC L B3023127 et B3023147 avec partie inférieure plate et partie supérieure surélevée. Plaque pour éléments de commande inclinée avec partie en creux pour des claviers peut être glissée dans la rainure de guidage.

Fourniture 1 partie frontale de commande

Fermer

B3123167

Partie front. de commande L, plate/surél
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B3023127

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
235 mm
Profondeur
165 mm
Hauteur
85 mm
Long. circuit imprimé,
partie inférieure
208 mm
Larg. circuit imprimé,
partie inférieure
150 mm
Longueur clavier
210 mm
Largeur clavier
72 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
348 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
