B3020137

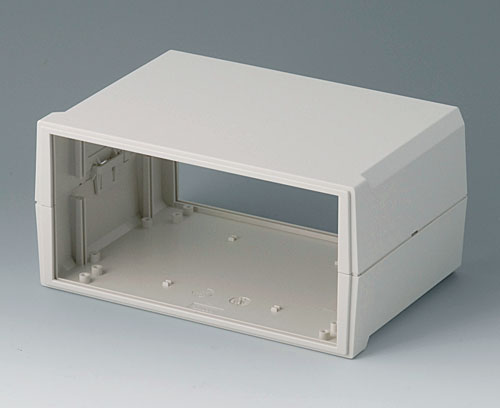

MOTEC M, surélevée/surélevée

Boitier pour périphérique avec partie supérieure et inférieure haute. Technique d'assemblage sans vis. Face frontale et face arrière ouvertes. Bossages pour circuits imprimés et guides verticaux pour les plaques de montage. Plaques frontales et arrières disponsibles, à insérer comme accessoire.

Fourniture

Partie supérieure, partie inférieure, 4 pieds de boitiers adhésifs transparents

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

AltText

B3120120

Plaque avant / arrière M Convenable pour MOTEC M B3020137 avec partie supérieure et inférieure haute.

Fourniture 1 plaque avant

Fermer

B3120120

Plaque avant / arrière M
Produit ajouté à votre panier
Aluminium
anodisé mat
185x92x1,5mm

Accessoires "vis"

AltText

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B3020137

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
205 mm
Profondeur
140 mm
Hauteur
100 mm
Long. circuit imprimé,
partie inférieure
178 mm
Larg. circuit imprimé,
partie inférieure
125 mm
Longueur clavier
181 mm
Largeur clavier
88 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
282 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
