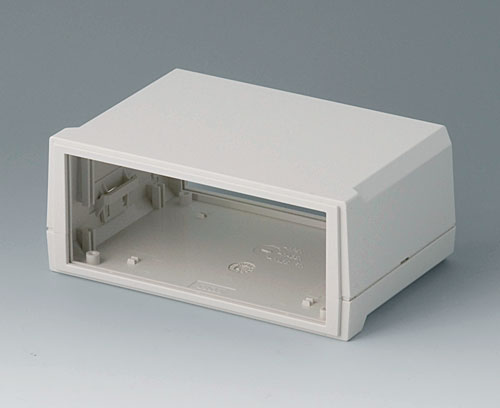

B3015127 MOTEC S, plate/surélevée

B3015127

MOTEC S, plate/surélevée

Boitier pour périphérique avec partie supérieure haute et inférieure plate. Technique d' assemblage sans vis. Face frontale et face arrière ouvertes. Bossages pour circuits imprimés et guides verticaux pour les plaques de montage. Plaques frontales et arrières disponsibles, à insérer comme accessoire.

Fourniture

Partie supérieure, partie inférieure, 4 pieds de boitiers adhésifs transparents

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

B3115110 Plaque avant / arrière S

B3115110

Plaque avant / arrière S Convenable pour MOTEC S B3015127 avec partie supérieure haute et inférieure plate.

Fourniture 1 plaque avant

Fermer

B3115110

Plaque avant / arrière S
Produit ajouté à votre panier
Aluminium
anodisé mat
136x57x1,5mm
B3115167 Partie front. de commande S, plate/surélevée

B3115167

Partie front. de commande S, plate/surélevée Convenable pour MOTEC S B3015127 avec partie inférieure plate et partie supérieure surélevée. Plaque pour éléments de commande inclinée avec partie en creux pour des claviers peut être glissée dans la rainure de guidage.

Fourniture 1 partie frontale de commande

Fermer

B3115167

Partie front. de commande S, plate/surélevée
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B3015127

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
155 mm
Profondeur
105 mm
Hauteur
65 mm
Long. circuit imprimé,
partie inférieure
128 mm
Larg. circuit imprimé,
partie inférieure
90 mm
Longueur clavier
132 mm
Largeur clavier
53 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
156 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
