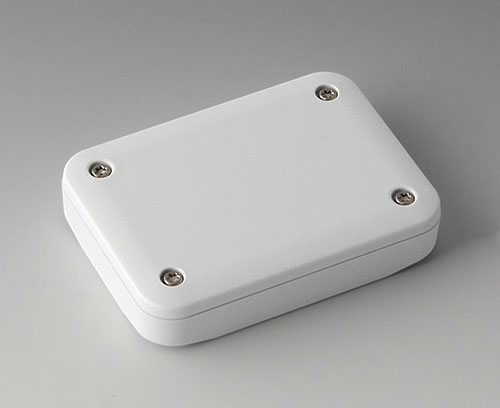

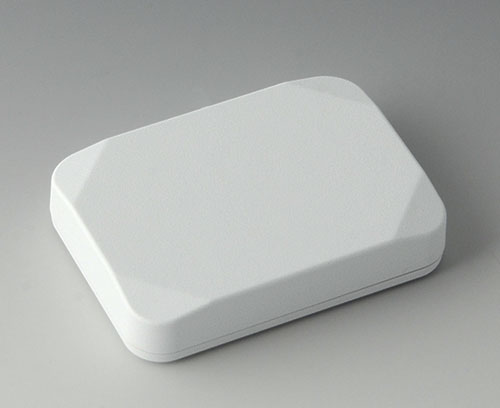

B1824117 MINI-DATA-BOX E50, plate

B1824117

MINI-DATA-BOX E50, plate

Boitier en plastique en 2 parties avec partie supérieure plate, utilisation universelle. Construction robuste avec assemblage à rainure et languette éprouvé. Vissage avec vis en acier inoxydable et entraînement Torx. Socle de fixation pour les circuits imprimés et les composants dans la partie supérieure et inférieure. La fixation sur les socles se fait par sertissage à chaud.

Version

Partie supérieure plate

Fourniture

Partie supérieure et inférieure, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

B1924101 Joint  E50/EF50

B1924101

Joint E50/EF50

Utilisation : Pour augmenter le degré de protection du MINI-DATA-BOX E50 et EF50. Parties inférieures du boitier avec rainure pour la mise en place du joint.

Fourniture 1 joint

Fermer

B1924101

Joint E50/EF50
Produit ajouté à votre panier

Options de produit pour B1824117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
blanc signalisation RAL 9016
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
70 mm
Largeur
50 mm
Hauteur
15 mm
Long. circuit imprimé,
partie inférieure
62 mm
Larg. circuit imprimé,
partie inférieure
42 mm
Long. circuit imprimé,
partie supérieure
62 mm
Long. circuit imprimé,
partie supérieure
42 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
22 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
