B4142597 Kit d'encastrement S, version surélevée

B4142597

Kit d'encastrement S, version surélevée

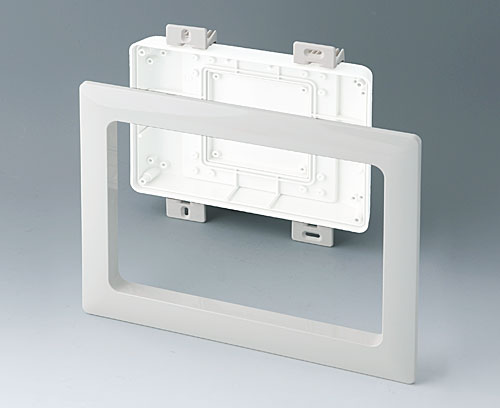

Pour encastrer l’INTERFACE TERMINAL dans le mur, les plaques avant, dans les machines ou installations. Utilisable uniquement en combinaison avec une plaque inférieure ou face arrière de boitier ouverte. Installation aisée : Fixer les supports au boitier terminé, c’est-à-dire avec tous les composants incorporés. Encastrer le boitier avec les supports dans le mur / la plaque avant et ajuster. Marquer l’emplacement des trous de montage et percer les trous. Visser ensuite le boitier avec les supports par l’avant et mettre en place le cadre frontal design.

Version

Supports en accord avec la partie inférieure surélevée

Fourniture

4 éléments support, kit d’encastrement, cadre frontal design

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B4042407 Partie supérieure S

B4042407

Partie supérieure S Module : convient pour la partie inférieure vers. I. Pour protéger les composants électroniques. Avec bossages de fixation pour les circuits imprimés. Partie en creux pour la protection du clavier. Fixation de l'arrière.

Fourniture 1 partie supérieure, jeu de montage

Fermer

B4042407

Partie supérieure S
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190x135x14mm
B4042757 Partie inférieure S surélevée, version I

B4042757

Partie inférieure S surélevée, version I Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)

Fourniture 1 partie inférieure surélevée

Fermer

B4042757

Partie inférieure S surélevée, version I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190x135x34,5mm
IP 54 opt.
B4042767 Partie inférieure S surélevée, version II

B4042767

Partie inférieure S surélevée, version II Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture 1 partie inférieure surélevée

Fermer

B4042767

Partie inférieure S surélevée, version II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190x135x34,5mm
IP 54 opt.
B4142106 Plaque avant S

B4142106

Plaque avant S Module : convient pour la partie inférieure vers. I. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4142106

Plaque avant S
Produit ajouté à votre panier
Aluminium
anodisé mat
186,5x131,5x2mm
B4142107 Plaque avant S

B4142107

Plaque avant S Module : convient pour la partie inférieure vers. II. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4142107

Plaque avant S
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
190,6x135,6x14,5mm
B4142203 Panneau en verre S

B4142203

Panneau en verre S Module : convient pour la partie inférieure vers. II. Design de la partie frontale sans impression. Différents milieux et paramètres environnementaux peuvent affecter l'adhérence de la feuille adhésive. Vérifiez avant de l'utiliser si c’est adapté à votre application.

Version Verre de sécurité avec couche antireflet, haute résistance aux éraflures, très facile à nettoyer

Fourniture 1 panneau en verre avec pellicule adhésive et cadre de fixation

Fermer

B4142203

Panneau en verre S
Produit ajouté à votre panier
Verre
clair
190,6x135,6x16,7mm
B4142257 Plaque inférieure avec réglettes à crans S

B4142257

Plaque inférieure avec réglettes à crans S Module : convient pour la partie inférieure vers. I et II, à visser.

Fourniture 1 plaque inférieure, 2 réglettes à crans, jeu de montage

Fermer

B4142257

Plaque inférieure avec réglettes à crans S
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

B4142005 Joint S (partie inférieure - partie frontale)

B4142005

Joint S (partie inférieure - partie frontale) Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).

Fourniture 1 joint

Fermer

B4142005

Joint S (partie inférieure - partie frontale)
Produit ajouté à votre panier
SEBS (TPE)
B4142006 Joint S (partie inf. - socle/plaque inf./comp. piles..)

B4142006

Joint S (partie inf. - socle/plaque inf./comp. piles..) Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).

Fourniture 1 joint

Fermer

B4142006

Joint S (partie inf. - socle/plaque inf./comp. piles..)
Produit ajouté à votre panier
SEBS (TPE)

Options de produit pour B4142597

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
234 mm
Hauteur
185 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
125 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
