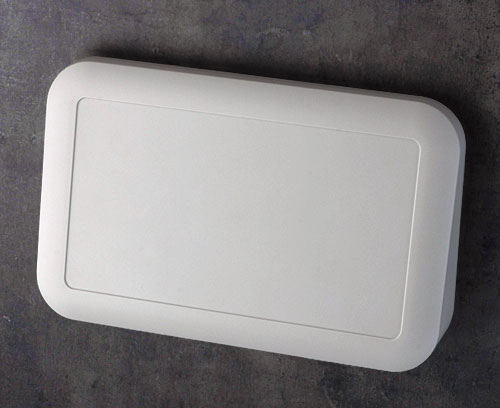

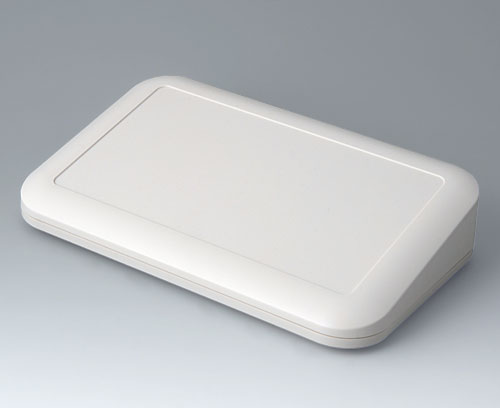

A9486107 EVOTEC 250, Vers. III
Scroll

A9486107

EVOTEC 250, Vers. III

Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Partie supérieure avec zone en creux pour protéger le clavier à membrane/la feuille décorative. Construction robuste. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version

Partie supérieure « pupitre », zone de commande en creux d’1 mm

Fourniture

Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9486107

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

A9508030 Joint 250

A9508030

Joint 250 Utilisation : pour l'augmentation du degré de protection. Joint d'étanchéité à placer dans la rainure du boitier.

Fourniture 1 joint

A9508030

Joint 250
Produit ajouté à votre panier

Accessoires "muraux/support"

A9325018 Support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube

Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.

Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.

Fourniture 1 support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube
Produit ajouté à votre panier

gris anthracite RAL 7016
100x100x20mm
A9506117 Jeu de support mural

A9506117

Jeu de support mural D’utilisation universelle pour petits boitiers en matière plastique à fond plat.
L’adaptateur (106 x 75 mm) se fixe sur la partie inférieure du boitier au moyen de 4 vis. Quatre trous de montage diamètre 3,5 mm nécessaires. L’adaptateur permet d’encliqueter le boitier rapidement et en toute simplicité au support fixé au mur. Une variante est de visser les parties avec deux vis, ce qui empêche en outre tout retrait non autorisé.

Fourniture 1 adaptateur, 1 support, 4 vis Torx inox, 2 vis de sécurisation

A9506117

Jeu de support mural
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour A9486107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint,
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
250 mm
Largeur
155 mm
Hauteur
54 mm
Long. circuit imprimé,
partie inférieure
240 mm
Larg. circuit imprimé,
partie inférieure
100 mm
Long. circuit imprimé,
partie supérieure
240 mm
Long. circuit imprimé,
partie supérieure
100 mm
Longueur clavier
205,9 mm
Largeur clavier
115 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
303 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9486107 et transmettez-nous votre demande de devis.
