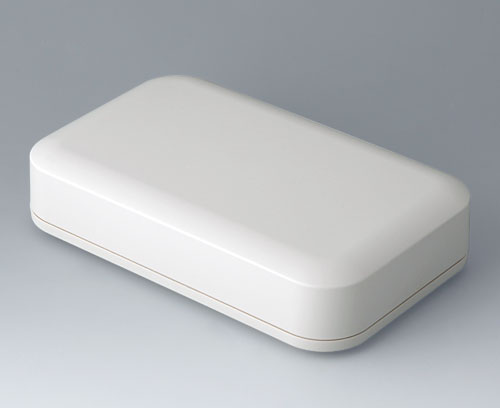

A9461107 EVOTEC 200, Vers. I

A9461107

EVOTEC 200, Vers. I

Boitier en plastique en deux éléments avec partie supérieure plane. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version

Partie supérieure « plane »

Fourniture

Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9506030 Joint 200

A9506030

Joint 200 Utilisation : pour l'augmentation du degré de protection. Joint d'étanchéité à placer dans la rainure du boitier.

Fourniture 1 joint

Fermer

A9506030

Joint 200
Produit ajouté à votre panier

Accessoires "muraux/support"

A9506117 Jeu de support mural

A9506117

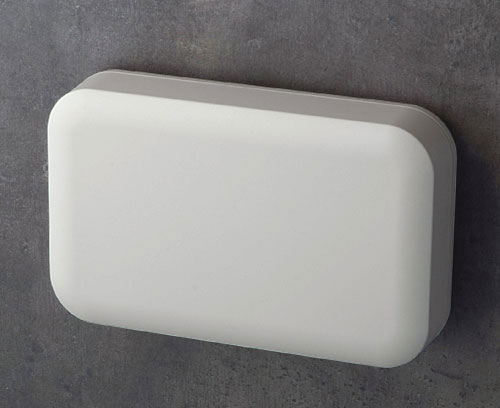

Jeu de support mural D’utilisation universelle pour petits boitiers en matière plastique à fond plat.
L’adaptateur (106 x 75 mm) se fixe sur la partie inférieure du boitier au moyen de 4 vis. Quatre trous de montage diamètre 3,5 mm nécessaires. L’adaptateur permet d’encliqueter le boitier rapidement et en toute simplicité au support fixé au mur. Une variante est de visser les parties avec deux vis, ce qui empêche en outre tout retrait non autorisé.

Fourniture 1 adaptateur, 1 support, 4 vis Torx inox, 2 vis de sécurisation

Fermer

A9506117

Jeu de support mural
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

Options de produit pour A9461107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
200 mm
Largeur
124 mm
Hauteur
45 mm
Long. circuit imprimé,
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
80 mm
Long. circuit imprimé,
partie supérieure
190 mm
Long. circuit imprimé,
partie supérieure
80 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
228 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
