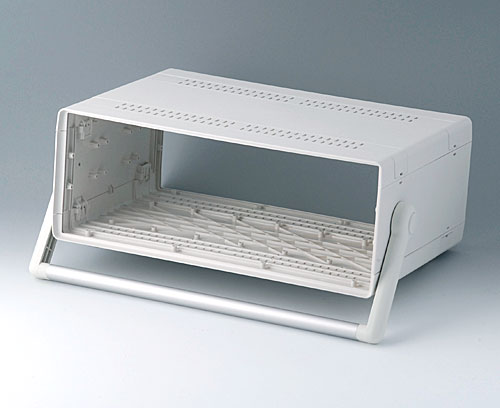

A0236670 EURO-BOITIER 63 T, avec poignée étrier

A0236670

EURO-BOITIER 63 T, avec poignée étrier

Système modulaire sans vissage avec poignée étrier. Des bossages de fixation dans des coquilles et parties latérales.

Fourniture

2 coquilles, 2 parties latérales 2 U avec trou, 2 élément avec fentes, 2 élément avec fentes avec pied, 1 poignée étrier

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

A0336370 Plaque avant / arrière 63 T 3 U

A0336370

Plaque avant / arrière 63 T 3 U Plaque avant et plaque arrière pour boitier 63 T 3 U.

Fourniture 1 plaque avant

Fermer

A0336370

Plaque avant / arrière 63 T 3 U
Produit ajouté à votre panier
Aluminium
anodisé mat
357,8x135,2x2mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Options de produit pour A0236670

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
367 mm
Profondeur
250 mm
Hauteur
143 mm
Long. circuit imprimé,
partie inférieure
350 mm
Larg. circuit imprimé,
partie inférieure
220 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
1166 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
