A0234270

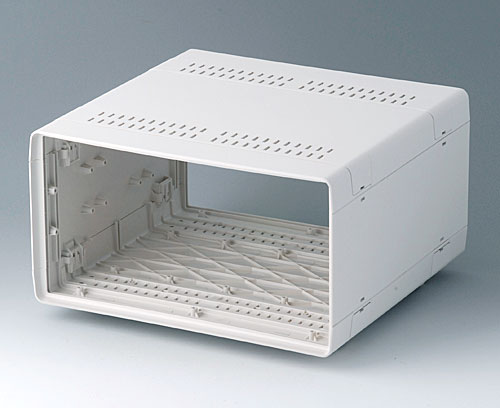

EURO-BOITIER 42 T, sans poignée étrier

Système modulaire sans vissage. Des bossages de fixation dans des coquilles et parties latérales.

Fourniture

2 coquilles, 2 parties latérales 2 U, 2 élément avec fentes, 2 élément avec fentes avec pied

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A0234270

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

A0334270 Plaque avant / arrière 42 T 3 U

A0334270

Plaque avant / arrière 42 T 3 U Plaque avant et plaque arrière pour boitier 42 T 3 U.

Fourniture 1 plaque avant

A0334270

Plaque avant / arrière 42 T 3 U
Produit ajouté à votre panier

anodisé mat
250,8x135,2x2mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier

Accessoires

A0350007 Pied basculable

A0350007

Pied basculable Le pied permet de donner à l'appareil une position inclinée. Il s'encliquette sur le pied de l'élément et peut être replié.

Fourniture 1 pied basculable

A0350007

Pied basculable
Produit ajouté à votre panier

gris blanc RAL 9002

Options de produit pour A0234270

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Largeur
260 mm
Profondeur
250 mm
Hauteur
143 mm
Long. circuit imprimé,
partie inférieure
243 mm
Larg. circuit imprimé,
partie inférieure
220 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
982 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A0234270 et transmettez-nous votre demande de devis.
