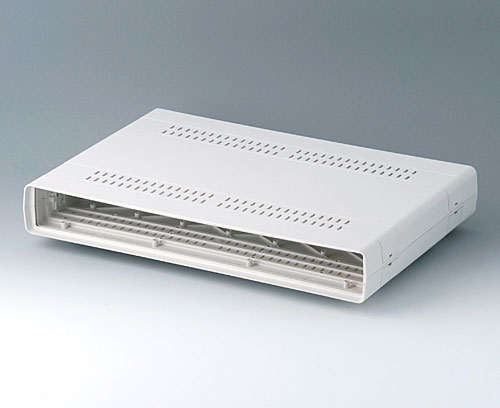

A0216270 EURO-BOITIER 63 T, sans poignée étrier

A0216270

EURO-BOITIER 63 T, sans poignée étrier

Système modulaire sans vissage. Des bossages de fixation dans des coquilles et parties latérales.

Fourniture

2 coquilles, 2 élément avec fentes, 2 élément avec fentes avec pied

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

A0316370 Plaque avant / arrière 63 T 1 U

A0316370

Plaque avant / arrière 63 T 1 U Plaque avant et plaque arrière pour boitier 63 T 1 U.

Fourniture 1 plaque avant

Fermer

A0316370

Plaque avant / arrière 63 T 1 U
Produit ajouté à votre panier
Aluminium
anodisé mat
357,8x46,3x2mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A0350007 Pied basculable

A0350007

Pied basculable Le pied permet de donner à l'appareil une position inclinée. Il s'encliquette sur le pied de l'élément et peut être replié.

Fourniture 1 pied basculable

Fermer

A0350007

Pied basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A0216270

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
367 mm
Profondeur
250 mm
Hauteur
54 mm
Long. circuit imprimé,
partie inférieure
350 mm
Larg. circuit imprimé,
partie inférieure
220 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
818 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
