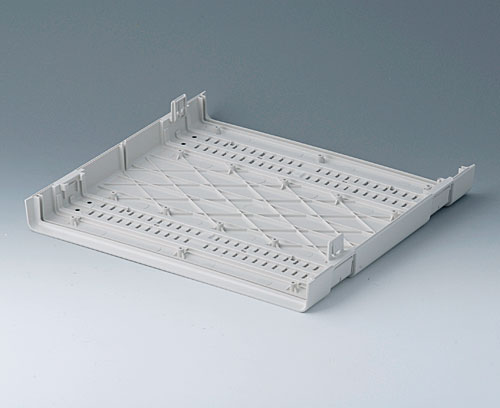

A0114170 Demi coquille 42 T

A0114170

Demi coquille 42 T

Possible à combiner avec coquille de boitiers (encliquetage fiable, 2 pcs nécessaire). Bossages de fixation pour le montage des circuits imprimés. Possibilité de combiner avec côté et élément avec fentes (article separé).

Fourniture

1 coquille

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A0105270 Côté 0,5 U

A0105270

Côté 0,5 U Côté 0,5 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0105270

Côté 0,5 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x22,25mm
A0105280 Côté 0,5 U

A0105280

Côté 0,5 U Côté 0,5 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0105280

Côté 0,5 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x22,25mm
A0106270 Côté 0,5 U, avec perçage

A0106270

Côté 0,5 U, avec perçage Côté 0,5 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0106270

Côté 0,5 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x22,25mm
A0106280 Côté 0,5 U, avec perçage

A0106280

Côté 0,5 U, avec perçage Côté 0,5 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0106280

Côté 0,5 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x22,25mm
A0110270 Côté 1 U

A0110270

Côté 1 U Côté 1 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0110270

Côté 1 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x44,45mm
A0110280 Côté 1 U

A0110280

Côté 1 U Côté 1 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0110280

Côté 1 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x44,45mm
A0111270 Côté 1 U, avec perçage

A0111270

Côté 1 U, avec perçage Côté 1 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0111270

Côté 1 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x44,45mm
A0111280 Côté 1 U, avec perçage

A0111280

Côté 1 U, avec perçage Côté 1 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0111280

Côté 1 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x44,45mm
A0114370 Élément d'aération, sans fentes

A0114370

Élément d'aération, sans fentes Élément à fixation rapide sans fentes pour la partie supérieure. Pour encliqueter dans la coquille du boitier.

Fourniture 1 élément sans fentes

Fermer

A0114370

Élément d'aération, sans fentes
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A0120270 Côté 2 U

A0120270

Côté 2 U Côté 2 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0120270

Côté 2 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x88,9mm
A0120280 Côté 2 U

A0120280

Côté 2 U Côté 2 U pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0120280

Côté 2 U
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x88,9mm
A0121270 Côté 2 U, avec perçage

A0121270

Côté 2 U, avec perçage Côté 2 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0121270

Côté 2 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
250x88,9mm
A0121280 Côté 2 U, avec perçage

A0121280

Côté 2 U, avec perçage Côté 2 U avec perçage pour poignée étrier pour élarger l'hauteur. Possible à combiner avec coquille de boitiers (encliquetage fiable).

Fourniture 1 côté

Fermer

A0121280

Côté 2 U, avec perçage
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032
250x88,9mm
A0124370 Élément d'aération, avec fentes

A0124370

Élément d'aération, avec fentes Élément à fixation rapide avec fentes pour la partie supérieure. Pour encliqueter dans la coquille du boitier.

Fourniture 1 élément avec fentes

Fermer

A0124370

Élément d'aération, avec fentes
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A0134370 Élément d'aération, sans fentes, avec p.

A0134370

Élément d'aération, sans fentes, avec p. Élément à fixation sans fentes, avec pied pour la partie inférieure. Pour encliqueter dans la coquille du boitier. Possibilité de combiner avec pied basculable (voir accessoires).

Fourniture 1 élément sans fentes

Fermer

A0134370

Élément d'aération, sans fentes, avec p.
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A0144370 Élément d'aération, avec fentes, avec p.

A0144370

Élément d'aération, avec fentes, avec p. Élément à fixation avec fentes, avec pied pour la partie inférieure. Pour encliqueter dans la coquille du boitier. Possibilité de combiner avec pied basculable (voir accessoires).

Fourniture 1 élément avec fentes

Fermer

A0144370

Élément d'aération, avec fentes, avec p.
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A0344216 Poignée étrier 42 T

A0344216

Poignée étrier 42 T La poignée étrier permet de porter l'appareil et de lui donner une position inclinée. Réglage par mouvement de rotation avec crans d'arrêt à 30°. Côtés gris blanc RAL 9002 / boutons gris silex RAL 7032. Possibilité de combiner avec côté avec perçage pour poignée étrier.

Fourniture 2 côtés, 1 profilé en aluminium, 2 vis de fixation

Fermer

A0344216

Poignée étrier 42 T
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002
A0344217 Poignée étrier 42 T

A0344217

Poignée étrier 42 T La poignée étrier permet de porter l'appareil et de lui donner une position inclinée. Réglage par mouvement de rotation avec crans d'arrêt à 30°. Côtés gris blanc RAL 9002 / boutons gris blanc RAL 9002. Possibilité de combiner avec côté avec perçage pour poignée étrier.

Fourniture 2 côtés, 1 profilé en aluminium, 2 vis de fixation

Fermer

A0344217

Poignée étrier 42 T
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002
A0344218 Poignée étrier 42 T

A0344218

Poignée étrier 42 T La poignée étrier permet de porter l'appareil et de lui donner une position inclinée. Réglage par mouvement de rotation avec crans d'arrêt à 30°. Côtés gris silex RAL 7032 / boutons gris blanc RAL 9002. Possibilité de combiner avec côté avec perçage pour poignée étrier.

Fourniture 2 côtés, 1 profilé en aluminium, 2 vis de fixation

Fermer

A0344218

Poignée étrier 42 T
Produit ajouté à votre panier
PA 6
gris silex RAL 7032

Accessoires pour compléter

A0314270 Plaque avant / arrière 42 T 1 U

A0314270

Plaque avant / arrière 42 T 1 U Plaque avant et plaque arrière pour boitier 42 T 1 U.

Fourniture 1 plaque avant

Fermer

A0314270

Plaque avant / arrière 42 T 1 U
Produit ajouté à votre panier
Aluminium
anodisé mat
250,8x46,3x2mm
A0324270 Plaque avant / arrière 42 T 2 U

A0324270

Plaque avant / arrière 42 T 2 U Plaque avant et plaque arrière pour boitier 42 T 2 U.

Fourniture 1 plaque avant

Fermer

A0324270

Plaque avant / arrière 42 T 2 U
Produit ajouté à votre panier
Aluminium
anodisé mat
250,8x90,7x2mm
A0334270 Plaque avant / arrière 42 T 3 U

A0334270

Plaque avant / arrière 42 T 3 U Plaque avant et plaque arrière pour boitier 42 T 3 U.

Fourniture 1 plaque avant

Fermer

A0334270

Plaque avant / arrière 42 T 3 U
Produit ajouté à votre panier
Aluminium
anodisé mat
250,8x135,2x2mm
A0354270 Plaque avant / arrière 42 T 1,5 U

A0354270

Plaque avant / arrière 42 T 1,5 U Plaque avant et plaque arrière pour boitier 42 T 1.5 U.

Fourniture 1 plaque avant

Fermer

A0354270

Plaque avant / arrière 42 T 1,5 U
Produit ajouté à votre panier
Aluminium
anodisé mat
250,8x68,5x2mm

Accessoires

A0350007 Pied basculable

A0350007

Pied basculable Le pied permet de donner à l'appareil une position inclinée. Il s'encliquette sur le pied de l'élément et peut être replié.

Fourniture 1 pied basculable

Fermer

A0350007

Pied basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A0114170

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
260 mm
Profondeur
250 mm
Hauteur
27 mm
Long. circuit imprimé,
partie inférieure
220 mm
Larg. circuit imprimé,
partie inférieure
243 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
260 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
