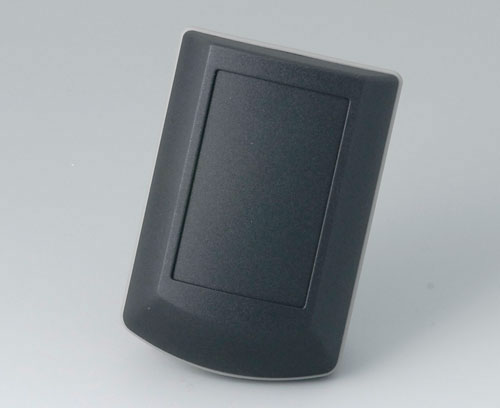

B7040239 ERGO-CASE XS

B7040239

ERGO-CASE XS

Un boitier en 3 parties avec design ergonomiques. Bague TPE pour un toucher agréable. Bossages de fixation et socle de fixation pour les circuits imprimés et composants dans la partie inférieure et supérieure. Zone de commande en creux pour la protection du clavier à membrane.

Version

Bague TPE sans oeillet

Fourniture

partie supérieure et inférieure, bague, jeu de montage

  • Options de produit

Options de produit pour B7040239

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
ABS (UL 94 HB)
Partie inférieure et supérieure
TPE
Bague intermédiaire
Degré de protection
Couleur
Partie inférieure et supérieure noir RAL 9005,
Bague intermédiaire volcan
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
82 mm
Largeur
56 mm
Hauteur
24 mm
Long. circuit imprimé,
partie inférieure
48 mm
Larg. circuit imprimé,
partie inférieure
45 mm
Long. circuit imprimé,
partie supérieure
53 mm
Long. circuit imprimé,
partie supérieure
40 mm
Longueur clavier
52 mm
Largeur clavier
33,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
26 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
