B4016317 DATEC-TERMINAL M, Vers. III

B4016317

DATEC-TERMINAL M, Vers. III

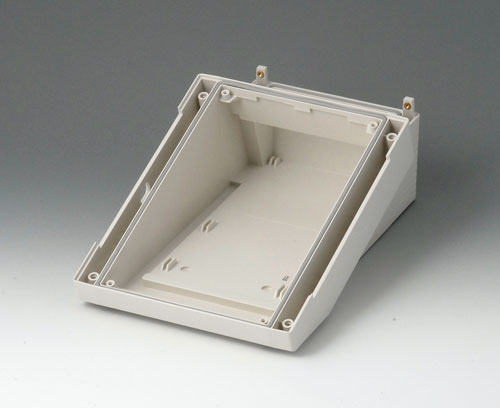

Boitier de base avec boite à bornes. Surface de commande à inclinaison ergonomique permettant l’utilisation d’un capot et d’une plaque avant MH, articles séparés.

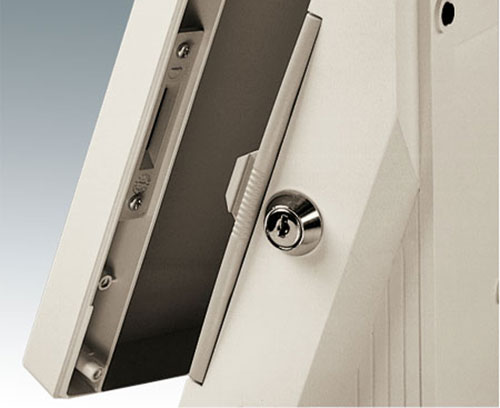

Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la serrure empêchent l’accès non autorisé aux éléments de commande et d’affichage. Lorsque l’on ouvre le capot, une charnière retient ce dernier et assure une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table. Clé identique pour toutes les serrures.

Convient pour la mise en place de cartes Europe de format 100 x 160 mm.

Version

Avec deux évidements pour charnière resp. fermeture rapide, ce pendant avec une ouverture pour la serrure

Fourniture

1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière, fermeture rapide et serrure

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

B4016417 Couvercle M fermé, plat

B4016417

Couvercle M fermé, plat Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.

Fourniture 1 couvercle, 2 vis

Fermer

B4016417

Couvercle M fermé, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
134x62x24mm
B4016457 Couvercle M fermé, surélevé

B4016457

Couvercle M fermé, surélevé Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Liste des appareils correspondants sur demande.

Fourniture 1 couvercle, 2 vis

Fermer

B4016457

Couvercle M fermé, surélevé
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
134x67x38mm
B4016617 Capot M, plat

B4016617

Capot M, plat Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016617

Capot M, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x220x29mm
B4016621 Capot M, plat

B4016621

Capot M, plat Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016621

Capot M, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
168x220x29mm
B4016631 Capot M, convexe

B4016631

Capot M, convexe Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016631

Capot M, convexe
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
168x220x29mm
B4016637 Capot M, convexe

B4016637

Capot M, convexe Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016637

Capot M, convexe
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x220x29mm
B4016657 Capot M, surélevé

B4016657

Capot M, surélevé Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016657

Capot M, surélevé
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x220x50mm
B4016671 Bande d'obturation M / L

B4016671

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016671

Bande d'obturation M / L
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B4016677 Bande d'obturation M / L

B4016677

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016677

Bande d'obturation M / L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B4016917 Couvercle M avec fente, tout d'une piece

B4016917

Couvercle M avec fente, tout d'une piece Couvercle L avec fente tout d'une piece, pour le montage des appareils de lecture à carte par glissage pour carte à code à barres. Modification nécessaire (fraisage de fente). Plaque de montage correspondante pour le montage des appareils de lecture, voir accessoires.

Fourniture 1 couvercle, 2 vis

Fermer

B4016917

Couvercle M avec fente, tout d'une piece
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
134x67x38mm
B4116116 Plaque avant MH

B4116116

Plaque avant MH Plaque avant MH. En cas d'utilisation du modèle de boitier avec capot. Pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 3 mm

Fermer

B4116116

Plaque avant MH
Produit ajouté à votre panier
Aluminium
anodisé mat
128x209x2mm

Accessoires "muraux/support"

B4116147 Support mural

B4116147

Support mural Support mural M pour une fixation solide. Le boitier est vissé au support mural dans la partie prévue pour l'emplacement des bornes.

Fourniture 1 support mural, 2 vis M3

Fermer

B4116147

Support mural
Produit ajouté à votre panier
Acier
galvanisé
214x126x12mm

Accessoires

B4116136 Plaque de montage L et M

B4116136

Plaque de montage L et M Convenable pour couvercle L (B4030917) et couvercle M (B4016917) avec fente, tout d'une piece. Plaque de montage pour le montage des lecteurs de cartes les plus courantes.

Fourniture 1 plaque de montage, 2 vis diamètre 2,5 mm

Fermer

B4116136

Plaque de montage L et M
Produit ajouté à votre panier
Aluminium
anodisé mat
102x45x1mm

Options de produit pour B4016317

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : capot / capot convexe et couvercle fermé
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
168 mm
Profondeur
272 mm
Hauteur
101 mm
Long. circuit imprimé,
partie inférieure
255 mm
Larg. circuit imprimé,
partie inférieure
124 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
460 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
