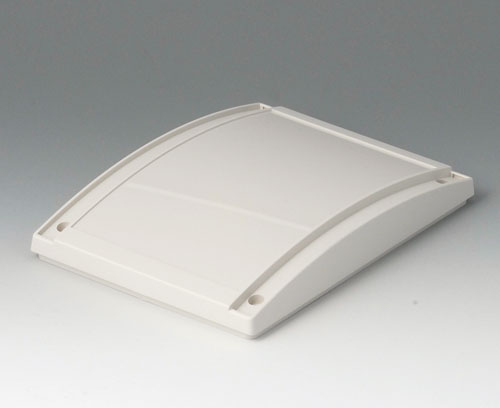

B4013637 Capot M, convexe

B4013637

Capot M, convexe

Convenable pour DATEC-TERMINAL S. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation avec 4 vis par l'avant.

Fourniture

1 capot, jeu de montage

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S Boitier de base avec zone de commande à inclinaison ergonomique pour l'utilisation au choix d'une plaque frontale, plaque profilé ou d'un capot. Utilisable pour l'installation des cartes en format Europe 100 x 160 mm.

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, 1 jeu de joints

Fermer

B4013117

DATEC-TERMINAL S
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
130x180x86mm
IP 54 opt.

Accessoires pour compléter

B4113671 Bande d'obturation S / S L

B4113671

Bande d'obturation S / S L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113671

Bande d'obturation S / S L
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B4113677 Bande d'obturation S / SL

B4113677

Bande d'obturation S / SL Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113677

Bande d'obturation S / SL
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour B4013637

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
130 mm
Profondeur
180 mm
Hauteur
28 mm
Long. circuit imprimé,
partie inférieure
172 mm
Larg. circuit imprimé,
partie inférieure
104 mm
Longueur clavier
159 mm
Largeur clavier
97,9 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
110 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
