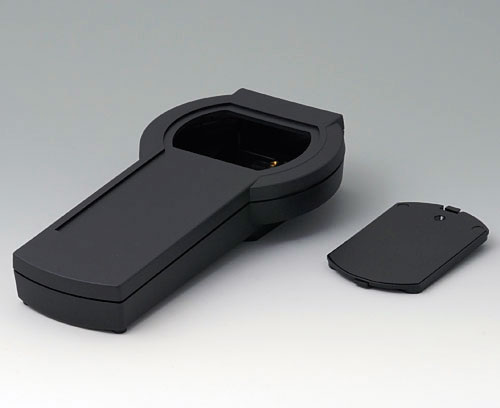

A9077209 DATEC-CONTROL S, Vers. II

A9077209

DATEC-CONTROL S, Vers. II

Boitier manuel pour multiples utilisations avec une zone de commande maniable et zone d'afficheur pour les modules afficheurs/graphiques. Partie en creux pour claviers. Couvercle du compartiment piles au choix à encliqueter et/ou à visser (compartiment piles acceccoires).

Version

Partie supérieure avec grande découpe pour modules afficheur

Fourniture

Partie supérieure et inférieure, couvercle du compartiment piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

Fermer

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier
Acier
étamé
A9177310 Logement pile, 1 x 9 V

A9177310

Logement pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (PP3).

Fourniture 1 logement piles, kit de montage

Fermer

A9177310

Logement pile, 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

Fermer

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "socle"

A9177139 Socle S

A9177139

Socle S Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d'obturation, pieds en caoutchouc

Fermer

A9177139

Socle S
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction
Produit ajouté à votre panier
PA 6
volcan

Accessoires "protection"

A9177001 Plaque S

A9177001

Plaque S La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d'affichage. Sans peinture.

Fourniture 1 plaque, 1 pellicule autoadhésive

Fermer

A9177001

Plaque S
Produit ajouté à votre panier
Verre acrylique
clair
A9177006 Jeu de joint S

A9177006

Jeu de joint S Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL S.

Fourniture 1 jeu de joint

Fermer

A9177006

Jeu de joint S
Produit ajouté à votre panier
A9177008 Protecteur S

A9177008

Protecteur S Protecteur spécial pour le boitier DATEC-CONTROL S. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

Fermer

A9177008

Protecteur S
Produit ajouté à votre panier
SBS (TPE)
volcan

Accessoires "muraux/support"

A9226229 Jeu de support mural

A9226229

Jeu de support mural Support mural pour DATEC-MOBIL-BOX M et DATEC-CONTROL S. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226229

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires

A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour A9077209

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
228 mm
Largeur
117 mm
Hauteur
47 mm
Long. circuit imprimé,
partie inférieure
214 mm
Larg. circuit imprimé,
partie inférieure
62 mm
Long. circuit imprimé,
partie supérieure
213 mm
Long. circuit imprimé,
partie supérieure
60 mm
Longueur de l'afficheur
54 mm
Largeur de l'afficheur
79 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
193 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
